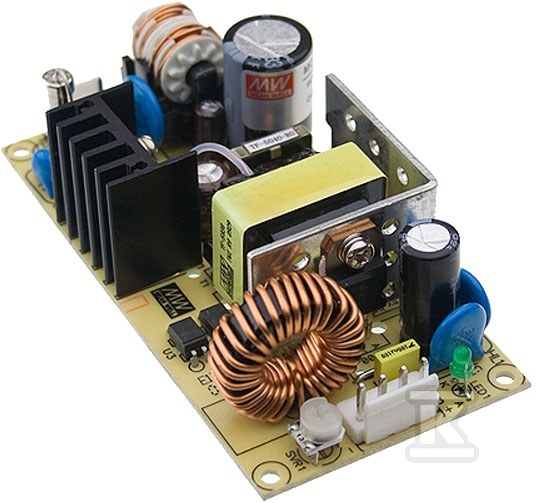

Przetwornica DC/DC 30W 36~72V-12V 2.5A PSD-30C-12

Kompaktowy przetwornik izolowany do zasilania przemysłowego

Przetwornica serii PSD-30 to jednokanałowy izolowany moduł DC/DC o mocy 30 W, przeznaczony do stabilnego przekształcania szerokiego zakresu napięcia stałego na stałe 12 V w instalacjach automatyki, rozproszonych systemach zasilania i wbudowanej elektronice. Konstrukcja przystosowana jest do montażu w obudowach i szafach sterowniczych, gdzie liczy się stały poziom wyjściowy przy wejściu 36-72 V DC i brak dodatkowego chłodzenia.

Budowa i parametry pracy

Moduł ma wymiary 101,6 × 50,8 × 30 mm i masę 0,15 kg. Chłodzenie odbywa się naturalnym obiegiem powietrza, bez wentylatora, co ogranicza awaryjność i poziom hałasu akustycznego.

Wejście pracuje w zakresie 36-72 V DC z typowym prądem 1,1 A przy 48 V. Typowa sprawność przy 48 V wynosi ok. 80%. Izolacja galwaniczna wejście/wyjście to 1500 V AC, a wbudowany filtr EMI ogranicza emisję zakłóceń.

Wyjście dostarcza 12 V DC nominalnie przy prądzie 2,5 A i mocy 30 W. Zakres regulacji napięcia wyjściowego to 11-13,5 V DC. Tolerancja napięcia wynosi ±1,0%, a stabilność względem zmian linii i obciążenia to ±1,0%. Tętnienia i szumy są na poziomie 120 mV p-p. Czas startu to ok. 2 s, a czas narastania ok. 50 ms przy pełnym obciążeniu.

• jednokanałowa konwersja DC/DC 30 W
• szeroki zakres wejściowy 36-72 V DC, stosunek 2:1
• izolacja wejście/wyjście 1500 V AC
• wbudowany filtr EMI, niski poziom tętnień
• chłodzenie naturalne, bez wentylatora
• regulacja wyjścia w zakresie 11-13,5 V DC

Zabezpieczenia i niezawodność

Urządzenie jest chronione przed typowymi uszkodzeniami występującymi w instalacjach przemysłowych. Zabezpieczenie przeciwzwarciowe działa w trybie hiccup z automatycznym powrotem po usunięciu zwarcia. Przeciążenie w zakresie 105-150% mocy nominalnej również uruchamia tryb hiccup i automatyczne przywrócenie pracy.

Przeciwprzepięciowa ochrona ogranicza napięcie wyjściowe do 14-16,5 V i działa w trybie hiccup z samoczynnym powrotem. Odwrotna polaryzacja wejścia powoduje rozłączenie wewnętrznego bezpiecznika, co chroni obwód przed uszkodzeniem.

Niezawodność potwierdzają parametry środowiskowe i mechaniczne. Szacowana MTBF to 902,4 tys. h minimum wg MIL-HDBK-217F przy 25 °C. Moduł wytrzymuje wibracje 10-500 Hz przy 2 G przez 10 min na cykl, 60 min łącznie w osiach X, Y, Z. Współczynnik temperaturowy wynosi ±0,03%/°C w zakresie 0…50 °C.

Zgodność i warunki eksploatacji

Praca jest możliwa w temperaturze -20…+60 °C przy wilgotności 20-90% RH bez kondensacji. Przechowywanie dopuszczalne jest w zakresie -20…+85 °C i wilgotności 10-95% RH.

Parametry elektryczne bezpieczeństwa obejmują napięcie próbne izolacji wejście/wyjście 1,5 kV AC, wejście/obudowa 2,0 kV AC, wyjście/obudowa 0,5 kV AC oraz rezystancję izolacji 100 M? przy 500 V DC dla każdej pary.

Zgodność elektromagnetyczna to BS EN/EN55032 Class B, EAC TP TC 020 dla emisji oraz odporność wg BS EN/EN61000-4-2,3,4,6,8, BS EN/ENV50204, BS EN/EN55024 na poziomie light industry, kryterium A, EAC TP TC 020. Bezpieczeństwo spełnia EAC TP TC 004 oraz IEC 62368-1 CB zatwierdzone przez Dekra, konstrukcja zgodna z BS EN/EN62368-1.
