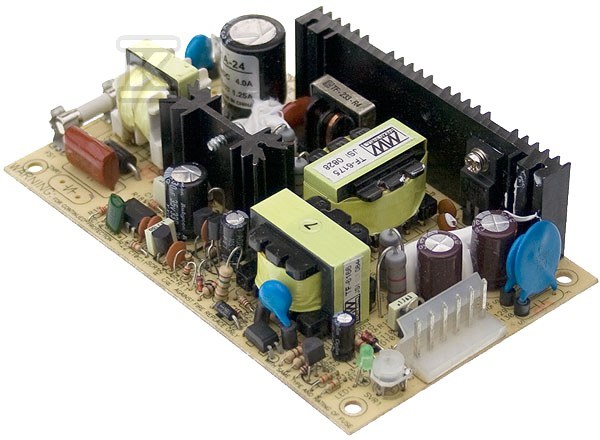

Przetwornica DC/DC 45W 9.2~18V-24V 1.25A PSD-45A-24

Kompaktowa przetwornica DC/DC 45 W do zabudowy PCB Open Frame

Przetwornica PSD-45A-24 to jednowyjściowy moduł Open Frame przeznaczony do zabudowy w urządzeniach przemysłowych i automatyki. Pracuje z napięciem wejściowym DC 9,2 ~ 18 V i stabilizuje je na poziomie 24 V przy prądzie do 1,25 A, co daje moc wyjściową 45 W. Szeroki zakres wejścia 2:1 ułatwia pracę przy zmiennym zasilaniu, a sprawność na poziomie 80 % ogranicza straty cieplne. Izolacja wejście/wyjście 1500 V DC zapewnia separację galwaniczną wymaganą w instalacjach sterowniczych.

Budowa, zakres napięć i warunki pracy

Obudowa typu Open Frame o wymiarach 127 x 76 x 30 mm umożliwia montaż bezpośrednio na płytce PCB. Chłodzenie odbywa się w otwartym obiegu powietrza, bez wentylatora, co upraszcza konstrukcję i ogranicza punkty awaryjne. Zakres temperatur pracy od -10 °C do +60 °C pozwala na zastosowanie w szafach sterowniczych i urządzeniach pracujących w zmiennych warunkach otoczenia. Napięcie wyjściowe jest regulowane w niewielkim zakresie, co daje możliwość drobnej korekty punktu pracy bez dodatkowych elementów.

Zabezpieczenia, filtracja i jakość sygnału

Urządzenie jest wyposażone w wbudowany filtr EMI oraz obwody zabezpieczające przed przepięciem, zwarciem, przeciążeniem i przegrzaniem. Dzięki temu przetwornica wyłącza się lub ogranicza pracę przy przekroczeniu dopuszczalnych parametrów i wraca do normalnej pracy po ustąpieniu przyczyny. Niski poziom tętnień i szumów, deklarowany na poziomie 150 mV przy wyjściu 24 V, sprzyja zasilaniu układów czułych na zakłócenia. Izolacja 1500 V DC między stroną wejściową a wyjściową zwiększa odporność na przepięcia i ułatwia spełnienie wymagań norm dla instalacji przemysłowych.

Montaż i typowe zastosowania

Format PCB Open Frame jest przeznaczony do lutowania w obudowie końcowego urządzenia. Kompaktowe gabaryty i brak konieczności dodatkowego chłodzenia sprawiają, że moduł sprawdza się w zasilaniu sterowników, przetworników, modułów komunikacyjnych i innych elementów elektroniki przemysłowej wymagających stabilnego napięcia 24 V. Producent deklaruje zgodność z wieloma normami i certyfikatami oraz 2-letnią gwarancję.
