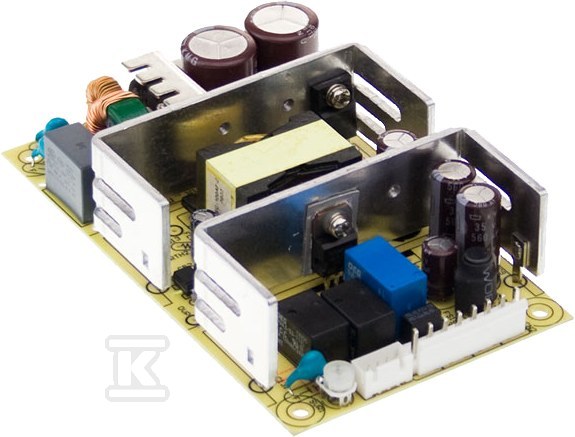

Zasilacz 100W 27.6V 3.5A, 27.6V 1.25A PSC-100B

Zasilacz buforowy open frame 100 W z funkcją UPS 27,6 V

Zasilacz buforowy open frame o mocy 100 W z napięciem wyjściowym 27,6 V przeznaczony jest do pracy ciągłej z akumulatorem buforowym i zapewnia zasilanie awaryjne w przypadku zaniku sieci. Model PSC-100B z serii PSC-100 od MEAN WELL E łączy funkcję zasilacza impulsowego z ładowaniem akumulatora, co pozwala utrzymać pracę urządzeń alarmowych, CCTV, systemów sterowania i innych instalacji wymagających nieprzerwanej dostawy energii. Konstrukcja open frame ułatwia montaż w obudowie systemowej, a wysoka sprawność 88 % ogranicza straty cieplne i pobór mocy.

Budowa i parametry pracy

Płytka PCB ma wymiary 127 x 76,2 x 31 mm i masę ok. 0,23 kg, co pozwala na zabudowę w ciasnych szafach i rozdzielnicach. Opcjonalna wersja z obudową zwiększa gabaryty do 130 x 85 x 37 mm przy masie ok. 0,47 kg. Chłodzenie odbywa się w sposób naturalny, przez otwartą cyrkulację powietrza, bez wentylatora.

Zasilacz pracuje z szerokim zakresem wejściowym 90-264 V AC oraz 124-370 V DC przy częstotliwości 47-63 Hz, co zapewnia stabilną pracę w instalacjach z wahaniami sieci. Napięcie wyjściowe nominalne to 27,6 V z prądem roboczym 0-3,5 A, a prąd ładowania akumulatora wynosi do 1,25 A. Zakres regulacji wyjścia to 24-29 V, tolerancja +/-1 %, a tętnienia i szumy nie przekraczają 100 mV p-p. Maksymalna moc to 101 W.

Praca jest możliwa w temperaturze od -20 do +70 °C przy wilgotności 20-90 % RH bez kondensacji, a przechowywanie dopuszczalne jest do -20 ~ +85 °C przy 10-95 % RH. Odporność na wibracje 10-500 Hz, 2 G przez 10 min na oś, potwierdza przydatność do montażu przemysłowego. Średnia żywotność MTBF wynosi min. 417,6 tys. h wg MIL-HDBK-217F przy 25 °C.

Ochrona, sygnalizacja i zasilanie awaryjne

Urządzenie posiada zabezpieczenia przeciw zwarciu, przeciążeniu i przepięciu wyjściowemu oraz ochronę przed głębokim rozładowaniem i odwrotnym podłączeniem akumulatora. Wbudowane przekaźniki sygnalizują stan zasilania i akumulatora:

• wyjście AC OK - styki zamknięte przy obecności sieci, otwarte przy awarii AC, max. 30 V / 1 A
• wyjście Battery Low - styki otwarte przy prawidłowym stanie akumulatora, zamknięte przy niskim napięciu <22 V, max. 30 V / 1 A

Funkcja buforowa pozwala na płynne przełączenie na zasilanie z akumulatora bez przerwy w dostawie energii. Zasilacz spełnia wymagania UL60950-1 oraz TÜV EN60950-1, a zgodność z EN55022 CISPR22 klasa B ogranicza emisję zakłóceń. Producent deklaruje 2 lata gwarancji.

Zastosowanie i montaż

Konstrukcja open frame jest przeznaczona do zabudowy w dedykowanej obudowie, co daje instalatorowi pełną swobodę w projektowaniu systemu zasilania awaryjnego. Kompaktowe wymiary i brak wentylatora ułatwiają montaż w szafach rack, rozdzielnicach i obudowach urządzeń końcowych. Dla instalatora istotna jest sygnalizacja przekaźnikowa AC OK i Battery Low, pozwalająca na integrację z centralami alarmowymi i systemami monitoringu. Dla użytkownika końcowego oznacza to ciągłość pracy systemów bezpieczeństwa i komunikacji nawet przy chwilowych zanikach sieci.
