Zasilacz 35W 27.6V 1.3A, 27.6V 0.45A PSC-35B-C

Zasilacz buforowy 35 W 27,6 V z obudową do systemów 24 V

Zasilacz serii PSC-35 w wersji z obudową to kompaktowe źródło z wbudowaną funkcją ładowania akumulatora i przełączania na zasilanie awaryjne. Przeznaczony jest do pracy w systemach monitoringu, kontroli dostępu i alarmowych, gdzie wymagana jest ciągłość zasilania 24 V. Wersja PSC-35B-C zapewnia wyjście 27,6 V dla obciążenia oraz oddzielne wyjście do ładowania akumulatora, a metalowa obudowa ułatwia montaż w szafie lub wewnątrz urządzenia.

Budowa, zasilanie i chłodzenie

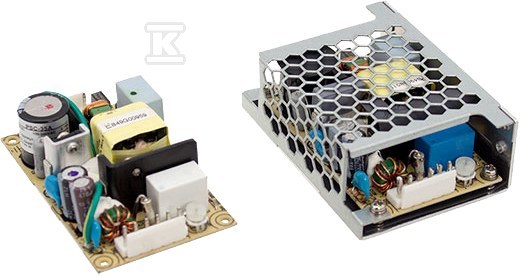

Urządzenie występuje w formie PCB oraz w wersji zamkniętej oznaczonej literą C. Wersja z obudową ma wymiary 86,4 x 59,6 x 30 mm i masę ok. 0,145 kg, co pozwala na montaż w ograniczonej przestrzeni. Zasilanie jest uniwersalne: 90-264 V AC oraz 127-370 V DC, z zakresem częstotliwości 47-63 Hz. Chłodzenie odbywa się w otwartym obiegu powietrza, bez wentylatora, co przekłada się na bezgłośną pracę i mniejszą awaryjność. Sprawność typowa wynosi 86% przy pełnym obciążeniu, a tolerancja napięcia wyjścia to ±1%.

Funkcja UPS, ładowanie akumulatora i sygnalizacja

Podstawowe wyjście CH1 dostarcza 27,6 V w zakresie prądowym 0-1,3 A, natomiast wyjście ładowania pracuje z prądem do 0,45 A. Napięcie można regulować w zakresie 24-29 V, co ułatwia dopasowanie do konkretnego akumulatora. Zasilacz chroni akumulator przed głębokim rozładowaniem, odłączając go przy napięciu poniżej ok. 22 V, oraz przed odwrotnym podłączeniem - zabezpieczenie realizowane jest bezpiecznikiem. Wbudowane sygnały alarmowe AC OK i Battery Low w formie otwartych kolektorów TTL pozwalają na zdalne monitorowanie stanu sieci i poziomu naładowania akumulatora. Po zaniku AC zasilacz automatycznie przełącza obciążenie na akumulator, a po powrocie sieci wznawia ładowanie.

Zastosowanie, zabezpieczenia i warunki pracy

Urządzenie jest projektowane do pracy ciągłej w temperaturze od -30 do +70 °C przy chłodzeniu konwekcyjnym. Oferuje zabezpieczenia przeciwzwarciowe, przeciążeniowe w trybie hiccup z automatycznym powrotem oraz przeciwprzepięciowe z wyłączeniem i koniecznością ponownego załączenia zasilania. Izolacja wejście-wyjście 3 kV AC, wejście-obudowa 2 kV AC oraz wyjście-obudowa 0,5 kV AC zapewnia bezpieczną separację galwaniczną. Zgodność deklarowana jest z normami UL62368-1, TUV EN62368-1, EAC TP TC 004 oraz wymaganiami EMC EN55032 klasa B, EN61000-3-2,3 i EN61000-4-2,3,4,5,6,8,11. Producent udziela 2 lat gwarancji.
