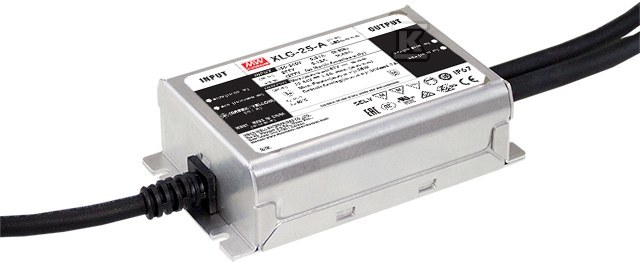

Zasilacz LED 25W 22~54V 0.25~1.05A XLG-25-A

Tryb stałej mocy i konstrukcja obudowy

Zasilacz XLG-25-A pracuje w trybie stabilizacji stałej mocy wyjściowej, co oznacza automatyczne dostosowywanie napięcia i prądu do podłączonego modułu LED - niezależnie od konfiguracji oprawy. Ta cecha upraszcza dobór zasilacza do projektu.

Obudowa wykonana z metalu zapewnia skuteczne odprowadzanie ciepła przez konwekcję naturalną. Stopień ochrony IP67 oznacza pełną szczelność na pył oraz ochronę przed krótkotrwałym zanurzeniem - zasilacz nadaje się więc do instalacji wewnętrznych i zewnętrznych bez dodatkowej obudowy ochronnej.

Wbudowany potencjometr umożliwia regulację prądu wyjściowego w zakresie 250-1050 mA, co pozwala precyzyjnie dopasować parametry do charakterystyki modułu LED.

Parametry wejścia i sprawność energetyczna

Zakres napięć wejściowych 90-305 VAC (oraz 127-431 VDC) sprawia, że urządzenie radzi sobie z niestabilnymi sieciami elektroenergetycznymi typowymi np. w rejonach przemysłowych czy na terenach oddalonych od centrów miast. Znamionowy pobór prądu przy pełnym obciążeniu to 0,15 A przy 230 VAC, co pozwala na podłączenie większej liczby zasilaczy do jednego obwodu.

Maksymalny prąd udarowy przy rozruchu wynosi 50 A (mierzony przy twidth=350 µs), a czas narastania to około 100 ms przy 230 VAC. Przy obwodzie 16 A można zainstalować do 8 sztuk tego typu zasilaczy (wyłącznik typu C) lub 5 sztuk (typ B).

Sprawność na poziomie 88% ogranicza straty cieplne i zmniejsza wymiary radiatora w oprawie.

Współczynnik mocy i jakość energii

Wbudowany układ aktywnej korekcji PFC zapewnia wartości PF ? 0,97 przy 115 VAC, ? 0,95 przy 230 VAC i ? 0,92 przy 277 VAC przy pełnym obciążeniu. THD utrzymuje się poniżej 10%, co spełnia wymagania normy EN61000-3-2 klasa C dla obciążeń ?50% (115/230 VAC) lub ?75% (277 VAC).

Pobór mocy bez obciążenia wynosi poniżej 0,5 W, co spełnia wymogi dyrektywy ErP dla opraw oświetleniowych - zasilacz musi być instalowany za przełącznikiem ściennym.

Zabezpieczenia i odporność

Zasilacz wyposażono w kompletny pakiet zabezpieczeń:

• Przeciwzwarciowe - ograniczenie prądu stałym momentem; po usunięciu zwarcia układ samoczynnie wraca do normalnej pracy.
• Przeciwprzeciążeniowe - aktywacja przy mocy wyjściowej przekraczającej 110-150%, również z automatycznym powrotem.
• Przeciwtemperaturowe - tryb hiccup uruchamia się gdy temperatura obudowy przekroczy dopuszczalną wartość.
• Przeciwprzepięciowe wejściowe - każdy egzemplarz toleruje stres napięciowy do 440 VAC przez 48 godzin.

Odporność na udary piorunowe wynosi 6 kV L/N-FG oraz 4 kV L-N.

Normy bezpieczeństwa i certyfikaty

Urządzenie posiada homologacje międzynarodowe umożliwiające sprzedaż i instalację na wielu rynkach:

Norma / certyfikat	Zakres
UL8750 (type "HL")	Bezpieczeństwo dla oświetlenia LED; dopuszcza użycie w strefach Class I Division 2
EN61347-1 / EN61347-2-13	Europejskie normy bezpieczeństwa oprawek
CSA C22.2 No. 250.13-12	Certyfikat kanadyjsko-amerykański
GB19510.1 / GB19510.14	Normy chińskie
EAC TP TC 004	Certyfikacja euroazjatycka

Wytrzymałość dielektryczna między wejściem a wyjściem to 3,75 kVAC, izolacja między wejściem a uziemieniem obudowy wynosi 2 kVAC, a między wyjściem a uziemieniem - 1,5 kVAC. Rezystancja izolacji osiąga powyżej 100 M?.

Warunki eksploatacji

Temperatura pracy mieści się w zakresie od -40°C do +85°C, wilgotność robocza może sięgać nawet 95% RH bez kondensacji. Konstrukcja wytrzymuje testy wibracyjne w paśmie 10-500 Hz z przyspieszeniem 5G.

Średni czas bezawaryjnej pracy szacowany jest na ponad 3931 godzin według Telcordia SR-332 oraz około 400 tysięcy godzin według MIL-HDBK-217F.
