Zasilacz LED 40W 12V 3.34A NPF-40D-12

Zasilacz LED 40 W 12 V z wbudowanym ściemnianiem 3 w 1 i obudową IP67

Zasilacz serii NPF-40D to kompaktowy driver LED o mocy 40 W z wyjściem w trybie prądowym stałym, przeznaczony do bezpośredniego zasilania modułów LED. Pracuje z szerokim zakresem napięcia wejściowego 90 ~ 305 V AC oraz 127 ~ 431 V DC przy częstotliwości 47 ~ 63 Hz, dzięki czemu nadaje się do instalacji z różnymi sieciami zasilającymi. Wbudowany aktywny PFC zapewnia wysoki współczynnik mocy, a konstrukcja bez wentylatora opiera się na chłodzeniu konwekcyjnym.

Konstrukcja, ochrona i warunki pracy

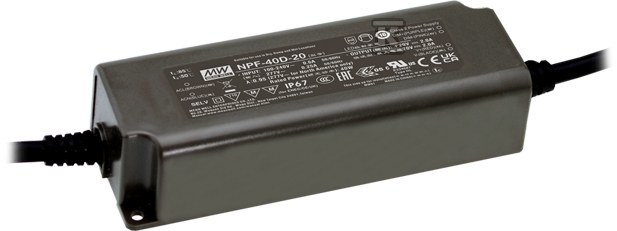

Obudowa jest w pełni zalana, wykonana z tworzywa klasy II, w formie prostokątnej „butterstick”. Wymiary 150 mm długości, 53 mm szerokości i 35 mm wysokości oraz masa ok. 0,49 kg ułatwiają montaż w ograniczonej przestrzeni, a otwory montażowe pozwalają na trwałe przymocowanie. Stopień ochrony IP67 gwarantuje odporność na pył i wodę, co umożliwia pracę w lokalizacjach suchych, wilgotnych i mokrych, wewnątrz i na zewnątrz.

Zakres temperatury pracy obudowy to Tcase -40 ~ +85 °C, z maksymalną temperaturą obudowy +85 °C. Zasilacz jest bezwentylatorowy, odporny na wibracje 10 ~ 500 Hz przy 5 G oraz na wilgotność 20 ~ 95 % RH bez kondensacji. Typowa żywotność przekracza 50 000 godzin przy Tcase ok. 75 °C, a pobór mocy w stanie czuwania jest poniżej 0,5 W.

Sterowanie, wydajność i zabezpieczenia

Model NPF-40D-12 pracuje w stałym prądzie 3,34 A w zakresie napięcia wyjściowego 7,2 ~ 12 V, co daje moc znamionową ok. 40,08 W. Typowa sprawność wynosi 86 %, a współczynnik mocy jest ?0,97 przy 115 V AC, ?0,95 przy 230 V AC i ?0,92 przy 277 V AC w pełnym obciążeniu. Prąd rozruchowy jest ograniczony, a prąd upływu <0,25 mA przy 277 V AC.

Sterowanie jasnością realizowane jest funkcją 3 w 1 dim-to-off: napięciem 0 ~ 10 V DC, sygnałem PWM 10 V o częstotliwości 100 Hz ~ 3 kHz lub rezystancją podłączoną między DIM+ i DIM-. Minimalny poziom ściemniania to ok. 6 %. Zabezpieczenia obejmują ograniczenie prądu w trybie hiccup przy zwarciu z automatycznym powrotem, wyłączenie napięcia wyjściowego przy przepięciu i przegrzaniu z ponownym załączeniem po usunięciu przyczyny, a także wbudowany obwód PFC.

Zastosowania i zgodność normatywna

Driver przeznaczony jest do oświetlenia LED panelowego, downlightów, oświetlenia dekoracyjnego, tuneli i sygnalizacji świetlnej, w tym do zastosowań typu HL w lokalizacjach zagrożonych. Spełnia wymagania UL8750 type HL, CSA C22.2 No. 250.13-12, EN61347-1, EN61347-2-13, EN62384 oraz normy EMC EN55015, EN61000-3-2 Class C, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11 i EN61547. Izolacja wejście-wyjście 3,75 kV AC, rezystancja izolacji 100 M? przy 500 V DC.

Dzięki klasie SELV, konstrukcji klasy II bez uziemienia ochronnego i odporności IP67 zasilacz może być stosowany w meblach i instalacjach narażonych na warunki atmosferyczne. Producent deklaruje 5 lat gwarancji.
