Zasilacz LED 40W 48V 0.84A PWM-40-48

Profesjonalny driver LED do instalacji oświetleniowych

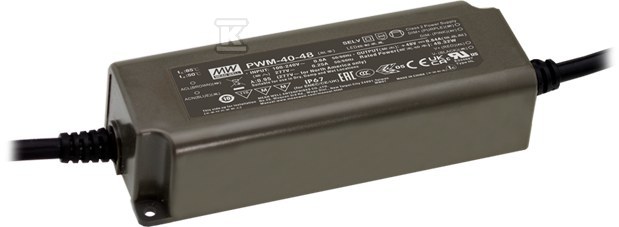

Zasilacz PWM-40-48 to kompaktowy driver LED o mocy 40W i napięciu wyjściowym 48V (prąd 0.84A), zaprojektowany do zasilania taśm i modułów LED wymagających stabilnego zasilania ze sterowaniem jasnością.

Sterowanie jasnością i charakterystyka pracy

Driver oferuje funkcję ściemniania realizowaną na trzy sposoby - sygnałem napięciowym 0-10 VDC, sygnałem PWM o amplitudzie 10 V (zakres częstotliwości od ~100 Hz do ~3 kHz) lub przez rezystor zmienny podłączony między DIM+ a DIM-. Minimalny poziom ściemniania to około 6%, a przy sygnale bliskim zeru driver redukuje prąd wyjściowy do 0%. Częstotliwość modulacji PWM na wyjściu wynosi 1.47 kHz.

Sprawność energetyczna dochodzi do 90%, a współczynnik mocy PF przekracza 0.95. Całkowite zniekształcenie harmoniczne THD utrzymuje się poniżej 20%.

Odporność konstrukcji i warunki eksploatacji

Stopień ochrony obudowy to IP67. Zakres temperatur pracy wynosi od -40°C do +70°C, przy czym powyżej +50°C konieczne jest zmniejszenie obciążenia.

Izolacja galwaniczna między wejściem a wyjściem wynosi 3.75 kVAC, a rezystancja izolacji to minimum 100 M?.

Średni czas bezawaryjnej pracy (MTBF) wynosi co najmniej 270 tysięcy godzin.

Zabezpieczenia, normy bezpieczeństwa i instalacja

Driver wyposażono w trzy mechanizmy ochronne:

• Zwarcie wyjścia - tryb hiccup automatycznie przywraca normalną pracę po usunięciu usterki.
• Przeciążenie - przy obciążeniu rzędu ponad 108% mocy znamionowej.
• Przepięcie wyjściowe - driver wyłącza się; ponowne załączenie następuje po resecie zasilania.

Urządzenie spełnia normy bezpieczeństwa UL8750, CSA C22.2 No.250.13 oraz ENEC EN61347-1 i EN61347-2-13.

Przed przystąpieniem do montażu należy odłączyć zasilanie sieciowe i uniemożliwić jego przypadkowe ponowne załączenie.

Przy jednym obwodzie zabezpieczonym wyłącznikiem automatycznym typu B można instalować do 9 sztuk driverów; przy typie C - nawet do 16 sztuk.
