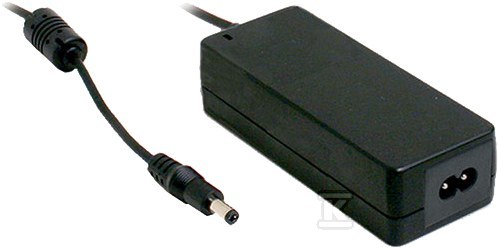

Zasilacz desktop 30W 5V 6A GSM60B05-P1J

Zasilacz desktopowy medyczny 5 V 6 A do zastosowań klinicznych i przemysłowych

Zasilacz w obudowie desktopowej o mocy 30 W i napięciu wyjściowym 5 V zapewnia stabilne zasilanie urządzeń wymagających ciągłej i bezpiecznej pracy. Uniwersalny zakres wejściowy 80 … 264 V AC 47 … 63 Hz oraz możliwość zasilania z DC 120 … 370 V pozwalają na użycie w instalacjach sieciowych i w systemach z zasilaniem buforowym bez konieczności zmiany źródła. Niskie pobieranie w stanie jałowym poniżej 0,1 W i sprawność typowa 81,5 % przekładają się na mniejsze nagrzewanie i niższe koszty eksploatacji przy długotrwałej pracy.

Konstrukcja spełnia wymagania medyczne 2x MOPP zgodnie z IEC 60601-1 i EN 60601-1, z izolacją klasy II i prądem upływu poniżej 50 µA. Dzięki temu zasilacz nadaje się do bezpośredniego kontaktu z pacjentem w urządzeniach przenośnych i stacjonarnych. Wbudowana dioda sygnalizująca obecność napięcia ułatwia szybką kontrolę stanu pracy bez otwierania obudowy.

Budowa i zabezpieczenia

Obudowa wykonana z tworzywa samogasnącego 94V-0 ma wymiary 125 mm x 50 mm x 31,5 mm i masę ok. 0,32 kg. Złącze wejściowe to standardowy gniazdo IEC 320-C8, a wyjście realizowane jest wtykiem DC typu P1J 2,1 mm x 5,5 mm x 11 mm z polaryzacją plus w środku. Długość przewodu wyjściowego wynosi ok. 1 m, co daje swobodę ustawienia zasilanego urządzenia względem gniazda sieciowego.

Zabezpieczenia elektroniczne obejmują ochronę przed zwarciem SCP, przeciążeniem OPP, przepięciem OVP oraz przegrzaniem OTP. W trybie hiccup przy przeciążeniu zasilacz automatycznie wraca do pracy po usunięciu przyczyny, a przy przekroczeniu napięcia wyjście jest wyłączane do ponownego załączenia. Izolacja pierwotne-wtórne 4 kV AC i rezystancja izolacji powyżej 100 M? przy 500 V DC zapewniają bezpieczną separację galwaniczną.

Parametry pracy i zgodność z normami

Napięcie wyjściowe 5 V jest stabilizowane z tolerancją +/-5 % w całym zakresie obciążenia 0 … 6 A. Tętnienia i szumy nie przekraczają 100 mV p-p przy pomiarze 20 MHz z filtrem 0,1 µF i 47 µF. Czas narastania napięcia przy zimnym starcie to ok. 50 ms przy 230 V AC, a czas podtrzymania wynosi ok. 1000 ms przy pełnym obciążeniu.

Zakres temperatur pracy to -30 … +60 °C przy wilgotności 20 … 90 % RH bez kondensacji, a temperatura przechowywania -40 … +85 °C. Wibracje 10 … 500 Hz przy 2 G przez 10 min w osiach X, Y, Z nie wpływają na trwałość połączeń. Średni czas między awariami MTBF wynosi ok. 3491 tys. godzin wg Telcordia SR-332.

Produkt spełnia wymagania EMC i bezpieczeństwa: EN 60601-1:2006+A1+A12+A2, EN 60601-1-11:2015+A1, ANSI/AAMI ES60601-1, CAN/CSA C22.2 No. 60601-1, BS EN 55011 klasa B, BS EN 61000-3-2, BS EN 61000-3-3 oraz EN 60601-1-2. Zgodność z Energy Efficiency Level VI i bardzo niskim poborem jałowym pozwala na zastosowanie w instalacjach z ograniczeniami energetycznymi.

Zastosowania praktyczne

Zasilacz jest przeznaczony do urządzeń medycznych i diagnostycznych, w których wymagana jest wysoka niezawodność i bezpieczeństwo elektryczne. Typowe zastosowania to:

• mobilne stanowiska kliniczne i przenośne monitory komputerowe medyczne
• urządzenia do hemodializy przenośnej i irygatory oralne
• aparaty oddechowe i małe urządzenia terapeutyczne pracujące w bezpośrednim kontakcie z użytkownikiem
• sprzęt laboratoryjny i przemysłowy wymagający stabilnego zasilania 5 V o prądzie do 6 A

Dzięki uniwersalnemu wejściu, kompaktowej obudowie desktopowej i pełnej ochronie zasilacz sprawdza się zarówno w warunkach szpitalnych, jak i w instalacjach biurowych i serwisowych, gdzie liczy się cicha praca, brak wentylatora i odporność na wahania sieci.
