Zasilacz do zabudowy 160W 48V 3.25A RPSG-160-48

Kompaktowy zasilacz medyczny PCB Open Frame 160 W 48 V do zabudowy

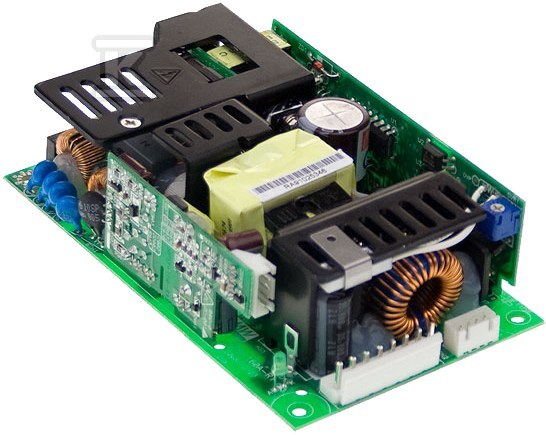

Zasilacz serii RPS-160 w wersji RPSG-160-48 to jednostka typu Open Frame o konstrukcji PCB przeznaczona do zabudowy w urządzeniach medycznych wymagających stabilnego napięcia 48 V. Pracuje w zakresie prądu 0 ~ 3,25 A przy mocy znamionowej 160 W w trybie z wymuszonym obiegiem powietrza i 110 W w konwekcji swobodnej. Małe gabaryty 127 × 76,2 × 34,6 mm i układ 5" × 3" pozwalają na montaż w ciasnych obudowach, a otwarta konstrukcja ułatwia integrację z systemem chłodzenia urządzenia.

Zastosowanie medyczne i bezpieczeństwo elektryczne

Urządzenie jest projektowane zgodnie z wymaganiami medycznymi 2 × MOPP i spełnia normy EN 60601-1, IEC 60601-1 oraz ANSI/AAMI ES60601-1. Niskie prądy upływu poniżej 160 µA oraz klasa izolacji pozwalają na zastosowanie w systemach klasy I z uziemieniem ochronnym i w konfiguracjach BF przy odpowiednim doborze systemu. Dzięki temu zasilacz nadaje się do monitorów medycznych, aparatów do hemodializy, urządzeń do terapii bezdechu sennego, pomp medycznych i irygatorów.

Wbudowany aktywny korektor współczynnika mocy PFC oraz szeroki zakres wejściowy 90 ~ 264 V AC i 120 ~ 370 V DC zwiększają tolerancję na wahania sieci. Znamionowa sprawność sięga 88 %, a pobór mocy jałowej przy sterowaniu PS-ON jest poniżej 0,5 W. Wersja G oferuje dodatkowy wyjście standby 5 V oraz sygnały Power Good i Power Fail ułatwiające nadzór nad stanem pracy.

Budowa, chłodzenie i parametry pracy

Obudowa PCB Open Frame zapewnia swobodny obieg powietrza. W konwekcji naturalnej urządzenie oddaje 110 W, a przy wymuszonym obiegu ok. 35 m3/h, czyli 20,5 CFM, osiąga pełne 160 W. Zakres pracy temperaturowy -20 ~ +70 °C i dopuszczalna wysokość pracy do 3000 m pozwalają na stabilną pracę w różnych warunkach instalacyjnych.

Zabezpieczenia obejmują zwarcie, przeciążenie, przepięcie oraz przegrzanie. Napięcie wyjściowe utrzymywane jest z tolerancją ±2 %, a tętnienia na poziomie 250 mV. Regulacja napięcia w zakresie -5 ~ +10 % daje zapas do kompensacji spadków na przewodach. Sygnalizacja stanu pracy wspiera diagnostykę w trakcie eksploatacji.

Montaż i kompatybilność instalacyjna

Kompaktowe wymiary i płaska konstrukcja ułatwiają montaż bezpośrednio na płytce urządzenia. Niewielki prąd upływu i klasa EMC zgodna z BS EN/EN55011 ograniczają zakłócenia w otoczeniu wrażliwych obwodów medycznych.

Typowe zastosowania obejmują:

• monitory medyczne
• urządzenia do hemodializy
• systemy do terapii bezdechu sennego
• pompy medyczne

Producent deklaruje 3 lata gwarancji.
