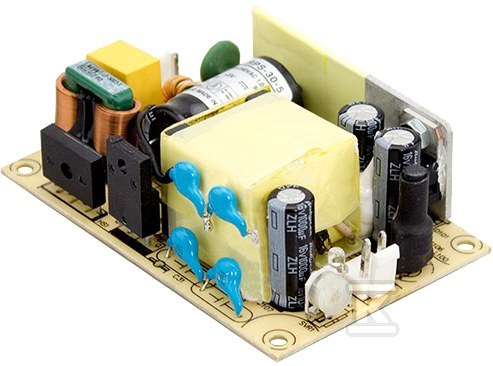

Zasilacz do zabudowy 20W 3.3V 6A RPS-30-3.3

Kompaktowy zasilacz medyczny open frame 30 W do zabudowy

Zasilacz PCB open frame serii RPS-30 przeznaczony jest do montażu wewnątrz urządzeń medycznych i przemysłowych. Model z napięciem wyjściowym 3,3 V dostarcza prąd znamionowy 6 A z możliwością chwilowego obciążenia do 6,6 A, co przy mocy konwekcyjnej 30 W pozwala zasilać elektronikę o niskim napięciu bez konieczności dodatkowego chłodzenia. Uniwersalne wejście 80-264 V AC z funkcją PFC sprawia, że jednostka pracuje stabilnie w szerokim zakresie sieci, a regulacja napięcia wyjściowego w zakresie -5 ~ +10 % daje zapas do korekty spadków na przewodach.

Obudowa typu open frame ma wymiary 76,2 x 50,8 x 24 mm i jest przeznaczona do chłodzenia otwartym obiegiem powietrza. Klasa II izolacji oraz bardzo niski prąd upływu poniżej 90 µA ułatwiają integrację w urządzeniach medycznych, gdzie ograniczenie prądu upływu jest kluczowe. Sprawność na poziomie 80 % przy obciążeniu znamionowym i tętnienia oraz szumy 80 mV utrzymują czyste zasilanie dla wrażliwych obwodów. Tolerancja napięcia ±2 % zapewnia powtarzalność parametrów w serii.

Budowa i parametry elektryczne

Konstrukcja PCB bez dodatkowej obudowy pozwala na bezpośredni montaż na szynie lub w komorze zasilającej. Złącza zgodne z JST B3P / B2P-VH upraszczają okablowanie w produkcji. Znamionowe napięcie wyjściowe 3,3 V jest stabilizowane w całym zakresie obciążenia 0 ~ 6 A, a chwilowy pik 6,6 A pokrywa rozruchy modułów. Zużycie energii bez obciążenia jest poniżej 0,1 W, co ogranicza nagrzewanie w trybie czuwania.

• wejście 80-264 V AC, pełny zakres
• wyjście 3,3 V DC, 6 A ciągłe / 6,6 A pikowe
• sprawność 80 %, tętnienia 80 mV
• tolerancja ±2 %, regulacja -5 ~ +10 %
• prąd upływu <90 µA
• wymiary 76,2 x 50,8 x 24 mm, chłodzenie konwekcyjne

Zabezpieczenia i warunki pracy

Urządzenie posiada wbudowane zabezpieczenia przeciwzwarciowe, przeciążeniowe i przepięciowe. Ochrona przeciążeniowa działa w trybie hiccup przy 115 ~ 150 % obciążenia z automatycznym powrotem po ustąpieniu przyczyny. Ochrona przeciwprzepięciowa odcina wyjście przy 115 ~ 135 % napięcia znamionowego i wymaga ponownego załączenia zasilania. Wytrzymałość izolacji wynosi 4 kV AC między wejściem a wyjściem, 2 kV AC wejście - FG oraz 1,5 kV AC wyjście - FG.

Zakres pracy temperaturowy -30 ~ +70 °C pozwala na montaż w obudowach bez wymuszonego nawiewu. Brak wentylatora eliminuje hałas i punkt awarii mechanicznej. Klasa II izolacji oraz konstrukcja bez elementów ruchomych zwiększają niezawodność w ciągłej pracy.

Zgodność z normami i zastosowanie

Seria RPS-30 jest projektowana jako zasilacz medyczny z aprobatą bezpieczeństwa 2x MOPP. Spełnia wymagania ANSI/AAMI ES60601-1 oraz TUV EN60601-1, a także EAC TP TC 004. Zgodność EMC obejmuje EN55011 klasa B, EN61000-3-2, -3 oraz EN61000-4-2,3,4,5,6,8,11 i EN60601-1-1-2, co pozwala na stosowanie w środowisku medycznym i przemysłowym.

Niskie tętnienia, mały prąd upływu i możliwość pracy w szerokim zakresie temperatur czynią model odpowiednim do zasilania modułów sterujących, przetworników, systemów akwizycji danych oraz innych obwodów niskonapięciowych wymagających stabilnego zasilania medycznego.
