Zasilacz do zabudowy 25W 5V, 24V PD-25B

Zasilacz open frame o podwójnym wyjściu do zabudowy w urządzeniach OEM

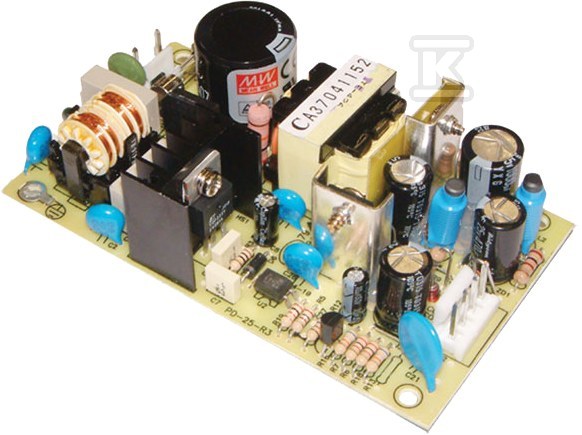

Zasilacz serii PD-25 to konstrukcja open frame przeznaczona do integracji wewnątrz obudów urządzeń. Otwarta budowa ułatwia montaż na płycie lub w przestrzeni ograniczonej, a pełny zakres uniwersalnego wejścia AC pozwala na stosowanie tego samego modelu w instalacjach na różnych rynkach bez zmiany zasilacza.

Uniwersalne wejście AC i konstrukcja open frame

Seria PD-25 pracuje z szerokim zakresem napięcia wejściowego 85 ~ 264 V AC, co oznacza kompatybilność z sieciami 100 V, 230 V i pośrednimi bez dodatkowych przełączników. Taki zakres jest praktyczny dla producentów OEM, którzy tworzą sprzęt na eksport i chcą ograniczyć liczbę wariantów zasilania. Konstrukcja open frame eliminuje obudowę zewnętrzną, zmniejsza gabaryty i pozwala na bezpośrednie odprowadzanie ciepła do obudowy urządzenia końcowego. To rozwiązanie typowe dla zasilaczy do zabudowy, gdzie liczy się gęstość mocy i swoboda rozmieszczenia wewnątrz produktu.

Podwójne wyjście DC 5 V i 24 V w jednym module

Model PD-25B realizuje dwa niezależne tory wyjściowe.

• CH1: 5 V przy prądzie znamionowym 1,2 A
• CH2: 24 V przy prądzie znamionowym 0,8 A

Łączna moc wyjściowa deklarowana dla serii to 25 W, w karcie modelu PD-25B podawana jako 25,2 W. Dwa napięcia w jednym zasilaczu redukują liczbę modułów w projekcie, upraszczają okablowanie i zmniejszają liczbę punktów potencjalnej awarii. Takie zestawienie napięć sprawdza się w urządzeniach z logiką niskonapięciową zasilaną z 5 V oraz z elementami wykonawczymi, czujnikami lub przetwornikami pracującymi na 24 V.

Zgodnie z danymi ETIM dla serii napięcie wyjściowe DC 1 mieści się w zakresie 5 ... 12,5 V, co wskazuje na elastyczność rodziny PD-25 w zakresie wariantów napięciowych.

Efektywność i zastosowanie w produkcji międzynarodowej

Sprawność wejściowa dla wariantu PD-25B wynosi 77,00 % przy pełnym obciążeniu, co przekłada się na mniejsze straty cieplne w porównaniu z zasilaczami o niższej efektywności. Niższe nagrzewanie ułatwia projektowanie chłodzenia w urządzeniu końcowym i pozwala utrzymać stabilną pracę w zabudowie. Pełny zakres wejścia AC i podwójne wyjście DC czynią PD-25B praktycznym wyborem dla producentów OEM tworzących sprzęt na rynki międzynarodowe.
