Zasilacz do zabudowy 30W 15V 2A RPS-30-15

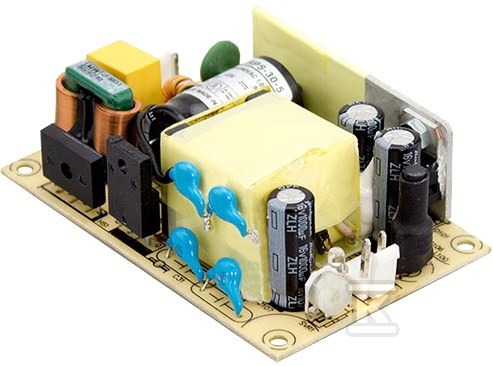

Kompaktowe zasilanie PCB Open Frame 30 W 15 V do zabudowy

Seria RPS-30 to jednowyjściowe zasilacze typu Open Frame przeznaczone do montażu w obudowie urządzenia. Model 15 V zapewnia moc 30 W przy prądzie nominalnym 2 A, z możliwością chwilowego obciążenia do 2,2 A. Konstrukcja PCB bez własnej obudowy pozwala na integrację w ciasnych przestrzeniach, a wymiary 76,2 x 50,8 x 24 mm ułatwiają zabudowę w panelach sterowniczych, automatach i sprzęcie medycznym.

Zasilacz pracuje z szerokim zakresem napięcia wejściowego 80-264 V AC i posiada korektor mocy czynnej PFC, co ogranicza zniekształcenia sieci i stabilizuje pobór prądu. Chłodzenie odbywa się w otwartym obiegu powietrza, a klasa II izolacji upraszcza instalację bez konieczności uziemienia. Zakres temperatur pracy -30...+70 °C pozwala na zastosowanie w pomieszczeniach chłodnych i w urządzeniach nagrzewających się podczas pracy.

Budowa i warunki pracy

Płytka montażowa o kompaktowych gabarytach jest przeznaczona do zabudowy wewnątrz końcowego produktu. Otwarte chłodzenie wymaga zapewnienia przepływu powietrza wokół radiatora i elementów mocy. Klasa II izolacji oznacza podwójną lub wzmocnioną izolację, co zmniejsza liczbę połączeń instalacyjnych. Regulacja napięcia wyjściowego w zakresie -5...+10 % umożliwia drobne dostrojenie poziomu 15 V pod konkretne obciążenie bez dodatkowych przetwornic.

Zabezpieczenia i niezawodność

Urządzenie jest chronione przed zwarciem, przeciążeniem i przepięciem. W przypadku przekroczenia dopuszczalnego prądu lub zwarcia wyjścia zasilacz ogranicza moc i nie ulega uszkodzeniu. Zabezpieczenie przepięciowe chroni obwód wyjściowy i podłączone urządzenie przy chwilowych skokach sieci. Tolerancja napięcia +/-2 % zapewnia stabilny poziom 15 V w typowych warunkach pracy.

Wydajność i zastosowanie

Wydajność modelu 15 V wynosi ok. 89 %, co ogranicza straty cieplne w zabudowie. Tętnienia wyjściowe na poziomie 150 mV pozwalają na zasilanie układów wrażliwych na zakłócenia. Seria RPS-30 jest opisywana jako rozwiązanie medyczne typu Open Frame, co wskazuje na przeznaczenie do sprzętu wymagającego stabilnego i cichego zasilania. Sprawdzi się w urządzeniach końcowych, gdzie liczy się mały rozmiar i możliwość montażu na płycie.
