Zasilacz do zabudowy 30W 48V 0.625A RPS-30-48

Zasilacz medyczny PCB open frame 30 W 48 V do zabudowy w urządzeniu

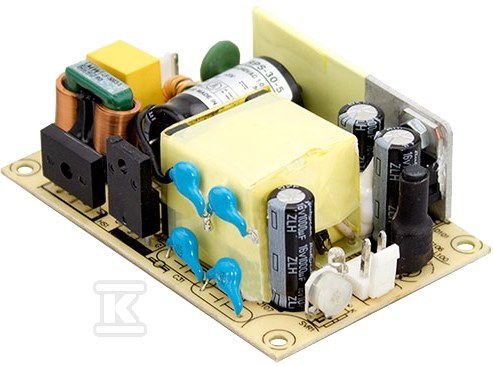

Zasilacz typu open frame bez obudowy przeznaczony do montażu wewnątrz zasilanego urządzenia. Mała powierzchnia 76,2 x 50,8 mm i grubość 24 mm pozwalają na zabudowę w ciasnych przestrzeniach automatyki, elektroniki, telekomunikacji i sprzętu medycznego. Brak obudowy daje swobodę prowadzenia przewodów i mocowania na płycie, a wyprowadzone złącza wejściowe i wyjściowe ułatwiają podłączenie.

Konstrukcja, montaż i warunki pracy

Układ pracuje w chłodzeniu naturalnym, bez wentylatora, w otwartym obiegu powietrza. Zakres temperatur pracy to -30 ~ +70 °C, a wilgotność robocza 20 ~ 90 % RH bez kondensacji. Przechowywanie jest możliwe w -40 ~ +85 °C i 10 ~ 95 % RH. Wibracje 10 ~ 500 Hz, 2 G przez 10 min na oś są dopuszczalne. Masa ok. 0,09 kg ułatwia integrację.

Wejście akceptuje szeroki zakres 80 ~ 264 V AC, 47 ~ 63 Hz z funkcją PFC. Prąd rozruchowy w trybie cold start wynosi 30 A przy 115 V AC i 60 A przy 230 V AC, a pobór bez obciążenia jest poniżej 0,1 W. Izolacja wejście-wyjście wytrzymuje 4 kV AC, rezystancja izolacji >100 M? przy 500 V DC. Klasa II izolacji i bardzo niski prąd upływu <80 µA pozwalają na projektowanie systemów bez uziemienia ochronnego.

Regulacja napięcia wyjściowego w zakresie -5 ~ +10 % umożliwia drobne dostrojenie. Złącza DC i AC są typu JST VH, co upraszcza montaż fabryczny. Wymiary 76,2 x 50,8 x 24 mm odpowiadają stopce 3" x 2".

Parametry elektryczne i zabezpieczenia

Model dostarcza 48 V DC przy prądzie znamionowym 0,625 A, moc 30 W. Prąd szczytowy do 0,687 A jest dostępny przez 10 s. Tolerancja wyjścia wynosi ±1 %, a tętnienia i szumy maksymalnie 150 mV p-p. Sprawność typowa sięga 92 %.

Zabezpieczenia obejmują zwarcie, przeciążenie i przepięcie. Przeciążenie 115 ~ 150 % mocy znamionowej uruchamia tryb hiccup z automatycznym powrotem po usunięciu przyczyny. Przepięcie powoduje wyłączenie napięcia wyjściowego, przywracane po ponownym włączeniu zasilania. Czas narastania to ok. 30 ms przy 230 V AC, a czas podtrzymania ok. 30 ms przy pełnym obciążeniu.

Niskie tętnienia i stabilna regulacja obciążenia ±0,5 % oraz linii ±1,0 % zapewniają czyste zasilanie dla układów wrażliwych. MTBF deklarowany na poziomie 3550 k h, wg Telcordia SR-332 628,7 k h.

Zastosowanie medyczne i zgodność

Seria jest projektowana jako zasilacz medyczny z izolacją 2 x MOPP między pierwotnym a wtórnym. Spełnia wymagania IEC 60601-1:2005+A1+A2, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2 oraz CAN/CSA C22.2 No. 60601-1:2014+A2. Zgodność EMC obejmuje emisję klasy B wg EN55011 oraz odporność wg EN60601-1-2, EN61000-4-2 ~ -11.

Niskie prądy upływu i konstrukcja pozwalają na zastosowanie w systemach klasy BF przy odpowiednim doborze systemu. Produkt nadaje się do zabudowy w urządzeniach medycznych, automatyce i telekomunikacji, gdzie wymagane jest bezpieczeństwo pacjenta i wysoka niezawodność. Gwarancja producenta wynosi 3 lata.
