Zasilacz do zabudowy 45W 24V 1.9A RPS-45-24

Kompaktowe źródło zasilania medycznego 45 W 24 V do zabudowy

RPS-45-24 to zasilacz impulsowy w formie płytki PCB o mocy 45 W i napięciu wyjściowym 24 V, przeznaczony do montażu wewnątrz urządzeń końcowych. Wersja 24 V pracuje z prądem znamionowym 1,9 A, a zakres prądu wyjściowego wynosi 0 ~ 2,1 A. Obudowa o wymiarach 76,2 mm x 50,8 mm x 24 mm i masie ok. 0,11 kg mieści się w formacie 3" x 2", co pozwala na zastosowanie w konstrukcjach 1U i w miejscach o ograniczonej przestrzeni. Zasilacz akceptuje uniwersalne wejście AC 80 ~ 264 V AC w zakresie częstotliwości 47 ~ 63 Hz i pracuje w trybie konwekcyjnym bez wentylatora.

Konstrukcja, wydajność i warunki pracy

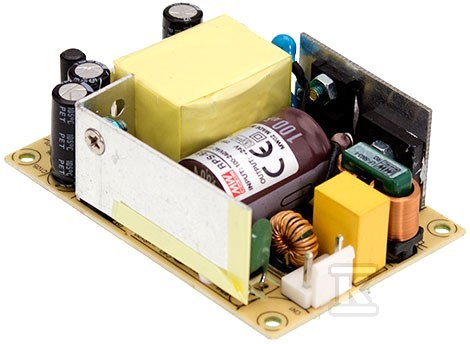

Urządzenie jest wykonane jako zielona płytka PCB z diodą LED sygnalizującą obecność napięcia. Sprawność typowa dla wersji 24 V sięga 90 %, a pobór mocy jałowej jest poniżej 0,1 W. Prąd upływu jest bardzo niski, poniżej 100 µA przy 264 V AC, co jest istotne w aplikacjach medycznych. Zakres napięcia wyjściowego wynosi 22,8 ~ 27,6 V, a tętnienia i szumy są ograniczone do 240 mV p-p. Współczynnik temperaturowy wynosi ±0,03 % / °C w zakresie 0 ~ 50 °C.

Praca jest możliwa w temperaturze otoczenia -30 ~ +70 °C z deratingiem, przy wilgotności 20 % ~ 90 % RH bez kondensacji. Przechowywanie dopuszczalne jest w -40 ~ +85 °C i 10 % ~ 95 % RH. Odporność na wibracje to 10 ~ 500 Hz, 2 G przez 10 min na cykl. Deklarowana trwałość MTBF to 726,2 tys. h. Czas narastania napięcia to ok. 500 ms przy pełnym obciążeniu, a czas podtrzymania wynosi typowo 30 ms przy 230 V AC i 12 ms przy 115 V AC.

Bezpieczeństwo medyczne i zabezpieczenia

RPS-45-24 jest projektowany jako zasilacz klasy II bez przewodu ochronnego FG, z izolacją pierwotne-wtórne 2 x MOPP i wytrzymałością napięciową wejście-wyjście 4 kV AC. Spełnia wymagania medyczne ANSI/AAMI ES60601-1, TUV EN60601-1 i EC60601-1 oraz jest odpowiedni do aplikacji BF przy właściwym doborze systemu. Niskie prądy upływu i konstrukcja 2 x MOPP pozwalają na bezpośredni kontakt pacjenta w urządzeniach takich jak monitory medyczne, aparaty do hemodializy, urządzenia do CPAP czy irygatory.

Zabezpieczenia obejmują zwarcie, przeciążenie i przepięcie. Ochrona przeciążeniowa działa w zakresie 115 ~ 150 % mocy znamionowej w trybie hiccup z automatycznym powrotem po usunięciu przyczyny. Ochrona nadnapięciowa odcina wyjście i wymaga ponownego załączenia zasilania. Izolacja pierwotne-wtórne mierzona jest 100 M? przy 500 V DC. Zgodność EMC obejmuje EN55011 klasa B oraz EN61000-3-2, -3.

Montaż i zastosowania praktyczne

Zasilacz jest przeznaczony do zabudowy na płytce drukowanej z użyciem złączy JST. Wyjście DC jest dostępne na złączu CN2, wejście AC na CN1. Dzięki małej powierzchni montażowej i chłodzeniu swobodnym przepływem powietrza nadaje się do urządzeń przenośnych i stacjonarnych o ograniczonej wentylacji. Producent deklaruje 3 lata gwarancji.

W praktyce instalator doceni uniwersalne wejście AC, brak konieczności doboru napięcia sieciowego i stabilną pracę w szerokim zakresie temperatur. Dla użytkownika końcowego oznacza to cichą pracę bez wentylatora, niskie zużycie energii w stanie jałowym i spełnienie wymagań bezpieczeństwa medycznego. Typowe zastosowania to zasilanie modułów pomiarowych, sterowników i układów peryferyjnych w sprzęcie medycznym klasy BF, gdzie wymagana jest izolacja 2 x MOPP i bardzo niski prąd upływu.
