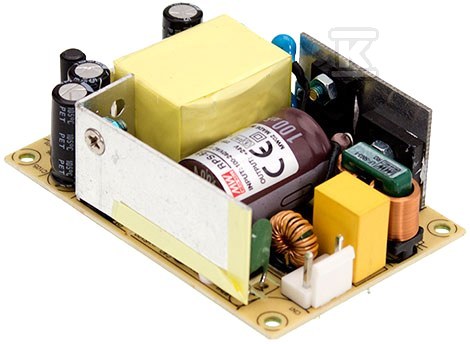

Zasilacz do zabudowy 45W 48V 0.94A RPS-45-48

Medyczny zasilacz do zabudowy o wysokiej niezawodności

Seria RPS-45 to kompaktowe zasilacze medyczne montowane na płytce drukowanej, oferujące moc wyjściową do 45 W. Model RPS-45-48 dostarcza napięcie wyjściowe 48 V DC z prądem znamionowym 0,94 A.

Zasilacz akceptuje szeroki zakres napięcia wejściowego od 80 do 264 VAC. Sprawność energetyczna sięga nawet 91%, a pobór mocy w stanie bez obciążenia wynosi poniżej 0,1 W.

Bezpieczeństwo elektryczne i izolacja

Zasilacz spełnia rygorystyczne wymagania normy IEC dla urządzeń medycznych - potwierdzone certyfikatami TUV oraz ANSI/AAMI ES60601-1 i CAN/CSA C22.2 No. 60601-1.

Izolacja między stroną pierwotną a wtórną wynosi podwójne zabezpieczenie izolacyjne klasyfikowane jako poziom izolacyjny Primary-Secondary: 2×MOPP. Oznacza to dwa niezależne stopnie ochrony Means of Patient Protection wymagane w urządzeniach medycznych klasy BF kontaktujących się bezpośrednio z pacjentem.

Prąd upływu Touch Current utrzymuje się na poziomie poniżej dopuszczalnego limitu dla aplikacji medycznych - istotna cecha gdy minimalny prąd może stanowić zagrożenie dla pacjenta podczas kontaktu z urządzeniem.

Wytrzymałość dielektryczna I/P-O/P wynosi minimum testowane na poziomie przewidzianym normami bezpieczeństwa dla sprzętu medycznego klasy II (bez uziemienia obudowy).

Parametry pracy i ochrona

Układ chroni obwód wyjściowy przed trzema typami awarii:

• zwarciem - aktywna detekcja natychmiast reaguje,
• przeciążeniem - przy przekroczeniu dopuszczalnej mocy zasilacz przechodzi w tryb hiccup i automatycznie wraca do normalnej pracy po usunięciu usterki,
• przepięciem - gdy napięcie wyjściowe przekroczy próg zabezpieczenia OVP (Over Voltage Protection), zasilacz wyłącza wyjście; przywrócenie działania następuje po ponownym załączeniu zasilania.

Średni czas bezawaryjnej pracy MTBF wynosi minimum według standardów Telcordia SR-332 oraz MIL-HDBK-217F przy temperaturze referencyjnej +25°C - świadczy to o konstrukcji przystosowanej do długotrwałej eksploatacji.

Urządzenie pracuje w temperaturze od -30°C do +70°C przy wilgotności względnej od około 20% do około 90% RH bez kondensacji - może być eksploatowane na wysokościach do kilku tysięcy metrów nad poziomem morza.

Chłodzenie odbywa się przez naturalną konwekcję powietrza - konstrukcja nie wymaga wentylatora ani otworów wentylacyjnych wymuszających przepływ powietrza.

Wymiary i montaż

Waga zasilacza to około 0,11 kg, a wymiary obudowy pasują do standardowego gridu pinów THT umożliwiającego łatwy montaż na płytce PCB przez opcjonalne otwory mocujące lub bezpośrednie przylutowanie.

Zasilacz jest przeznaczony do zabudowy jako komponent systemowy przeznaczony do instalacji w finalnym urządzeniu - final equipment must be re-confirmed that it still meets EMC directives po integracji systemowej (zgodnie z wytycznymi producenta dotyczącymi testowania EMI zasilaczy komponentowych).
