Zasilacz do zabudowy 45W 5V, 24V PD-45B

Dwunapięciowy zasilacz open frame do zabudowy urządzeń

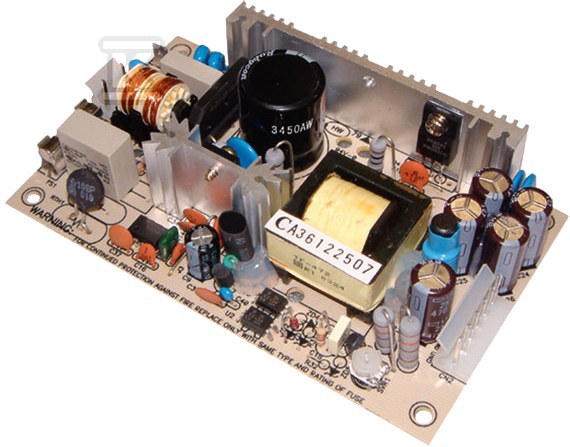

Seria PD-45 to kompaktowe zasilacze dwunapięciowe przeznaczone do zabudowy w urządzeniach automatyki przemysłowej, elektroniki użytkowej i telekomunikacji. Model PD-45B dostarcza 5V (do 5A) oraz 24V (do 1,8A) - suma mocy sięga 45W, co pozwala zaspokoić potrzeby zasilania zarówno układów logicznych, jak i elementów wykonawczych w jednym module.

Brak obudowy zewnętrznej to kluczowa cecha konstrukcyjna - umożliwia montaż bezpośrednio na płytce PCB lub w obudowie docelowego urządzenia. Wymiary 127×76×28 mm sprawiają, że zasilacz mieści się nawet w niewielkich obudowach urządzeń stacjonarnych i instalacyjnych.

Chłodzenie odbywa się przez otwarty obieg powietrza - konstrukcja nie wymaga wentylatora, co eliminuje jeden z najczęstszych punktów awarii w dłuższej eksploatacji.

Parametry elektryczne i zabezpieczenia

Zasilacz pracuje z napięciem wejściowym 90-264 VAC lub 127-370 VDC, co obejmuje zarówno standardowe sieci europejskie (230 VAC), jak i amerykańskie (120 VAC). Napięcia wyjściowe można regulować w zakresie -5% do +10% względem wartości nominalnej - przydatne przy kompensacji spadków na długich przewodach lub dopasowaniu do specyficznych wymagań podłączanego układu.

Sprawność na poziomie 78% oznacza relatywnie niskie straty cieplne jak na tę klasę mocy. Tętnienia napięcia wyjściowego mieszczą się w 50 mV dla szyny 5V i 120 mV dla szyny 24V - wartości akceptowalne dla większości układów cyfrowych i analogowych.

Zestaw zabezpieczeń obejmuje:

• przeciwzwarciowe - reakcja typu hiccup, automatyczny powrót po usunięciu zwarcia,
• przepięciowe - odcinanie przy przekroczeniu progu na wyjściu,
• przeciążeniowe - aktywacja przy obciążeniu przekraczającym 105-160% mocy znamionowej.

Te trzy mechanizmy chronią zarówno sam zasilacz, jak i podłączone podzespoły przed uszkodzeniem wynikłym z awarii w obwodzie zewnętrznym.

Normy i warunki pracy

Urządzenie spełnia wymagania normy bezpieczeństwa EN60950-1 oraz norm EMC:

• emisja przewodzona i promieniowana zgodna z EN55022 klasa B,
• odporność na zaburzenia zgodna z EN61000-4-2/3/4/6/8, EN55024, EN61000-6-1.

Izolacja galwaniczna między wejściem a wyjściem wynosi 1,5 kVAC, a między wejściem a masą również 1,5 kVAC. Wytrzymałość izolacji utrzymuje się na poziomie 100 M? przy 500 VDC.

Temperatura pracy od -10°C do +60°C pozwala na instalację zarówno w pomieszczeniach ogrzewanych, jak i w lokalizacjach przemysłowych bez klimatyzacji. Przy temperaturze otoczenia powyżej 40°C należy uwzględnić charakterystykę deratingu mocy wyjściowej - producent określa ją na krzywej obniżania wydajności względem obciążenia i temperatury otoczenia.
