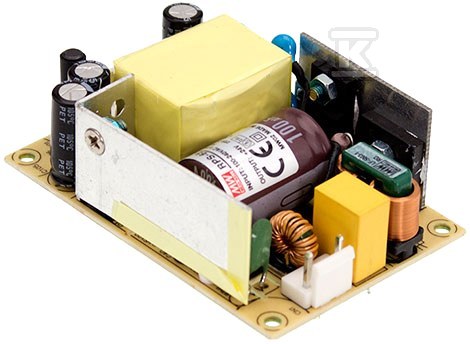

Zasilacz do zabudowy 45W 5V 8A RPS-45-5

Kompaktowy zasilacz medyczny do zabudowy na płytce PCB

Zasilacz RPS-45-5 z serii RPS Mean Well to miniaturowe źródło zasilania przeznaczone do zastosowań medycznych, oferujące 5V DC przy prądzie wyjściowym do 8A. Dzięki kompaktowej obudowie o wymiarach 76,2 × 50,8 × 24 mm (format 3" × 2") i konstrukcji typu open frame doskonale sprawdza się w aplikacjach przewidzianych dla systemów o wysokości 1U - wszędzie tam, gdzie liczy się każdy milimetr przestrzeni.

Urządzenie obsługuje szeroki zakres napięcia wejściowego 80-264V AC. Znamionowa moc wyjściowa wynosi 40W, z możliwością krótkotrwałego obciążenia szczytowego do 45W przez maksymalnie 10 sekund.

Bezpieczeństwo, izolacja i zgodność normatywna

Zasilacz spełnia rygorystyczne wymagania normy IEC/EN/ANSI/AAMI ES60601-1 oraz TUV BS EN/EN60601-1, co potwierdza jego przydatność do urządzeń medycznych klasy BF (kontakt z pacjentem). Kluczowym parametrem jest izolacja podwójna MOPP (2×MOPP) między obwodami pierwotnym a wtórnym - zapewnia ona najwyższy poziom ochrony pacjenta przed porażeniem prądem.

Prąd upływowy na poziomie poniżej 100 µA przy napięciu sieciowym eliminuje ryzyko groźnych dla zdrowia mikroporazeń. Konstrukcja umożliwia budowę systemów klasy II (bez uziemienia ochronnego FG), co upraszcza projektowanie obwodów i zmniejsza liczbę wymaganych komponentów.

Urządzenie spełnia również wymagania emisji elektromagnetycznej BS EN/EN55011 klasa B, gwarantując niski poziom zakłóceń przewodzonych i promieniowanych nawet w ciasnych obudowach elektronicznych. Zgodność z normami serii EN61000-4-x obejmuje odporność na wyładowania ESD (do ±15 kV), szybkie transjenty elektryczne (burst) i udary, pola RF oraz pola magnetyczne, a także dipy i przerwy napięciowe.

Producent zaleca montaż na płycie metalowej o wymiarach minimum 360 × 360 mm i grubości 1 mm dla uzyskania pełnej zgodności EMC.

Wydajność energetyczna i niezawodność

Sprawność energetyczna dochodzi do 83%, co przy zasilaniu sieciowym przekłada się na minimalne straty cieplne i niższe koszty eksploatacji. Istotną zaletą jest bardzo niski pobór mocy w stanie bez obciążenia - poniżej 0,1W.

Zasilacz chłodzony jest swobodnym przepływem powietrza (free air convection), bez wentylatora - eliminuje to dodatkowe źródło hałasu i awarii mechanicznej. Zakres temperatur pracy od -30°C do +70°C pozwala na instalację w trudnych warunkach środowiskowych.

Układ zabezpieczeń obejmuje:

• przeciwzwarciowe - Hiccup mode, samoczynne wznowienie po usunięciu awarii,
• przeciwprzeciążeniowe - przy obciążeniu przekraczającym ~115-150% mocy znamionowej,
• przeciwnapięciowe - wyłączenie wyjścia; przywrócenie wymaga ponownego załączenia zasilania.

Średni czas bezawaryjnej pracy (MTBF) wynosi ponad 3334 godziny według normy Telcordia SR-332 (Bellcore).

Typowe zastosowania medyczne

RPS-45-5 dedykowany jest do urządzeń klasy BF kontaktujących się z pacjentem:

• irygatorów dentystycznych,
• monitorów parametrów życiowych,
• aparatów CPAP stosowanych w leczeniu bezdechu sennego,
• maszyn do hemodializy.
