Zasilacz do zabudowy 60W 24V 2.75A RPS-60-24

Zasilacz medyczny impulsowy 60 W 24 V do zabudowy

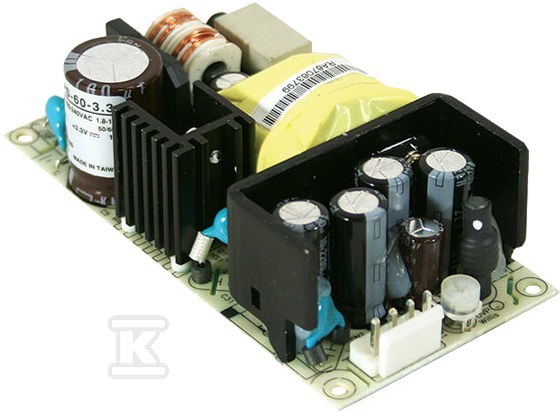

Zasilacz RPS-60-24 to kompaktowy zasilacz impulsowy o mocy 60 W i napięciu wyjściowym 24 V, przeznaczony do montażu w obudowach urządzeń medycznych i IT. Wymiary 101,6 x 50,8 x 29 mm, czyli ok. 4" x 2" x 1,141", pozwalają na zabudowę w ciasnych przestrzeniach, a chłodzenie swobodną konwekcją eliminuje potrzebę wentylatorów. Uniwersalne wejście 90 ~ 264 V AC / 127 ~ 370 V DC i zakres częstotliwości 47 ~ 63 Hz umożliwiają pracę w różnych sieciach, a pobór mocy bez obciążenia poniżej 0,75 W ogranicza straty w stanie spoczynku.

Budowa i parametry pracy

Układ pracuje z częstotliwością przełączania ok. 100 kHz i osiąga sprawność typową ok. 87 %. Napięcie wyjściowe 24 V jest stabilizowane w zakresie regulacji 22,8 ~ 27,6 V, przy prądzie znamionowym 2,5 A i dopuszczalnym zakresie 0 ~ 2,75 A. Moc znamionowa wynosi 60 W, a chwilowo do 66 W przez 10 s. Tętnienia i szumy są ograniczone do 100 mV peak-peak, a tolerancja napięcia wynosi ±2,0 % łącznie z regulacją liniową i obciążeniową.

Czas ustalenia parametrów to ok. 500 ms, czas narastania 30 ms przy 230 V AC, a czas podtrzymania ok. 60 ms przy 230 V AC i ok. 12 ms przy 115 V AC w pełnym obciążeniu. Prąd rozruchowy to ok. 60 A przy 230 V AC i ok. 30 A przy 115 V AC. Prąd upływu jest bardzo niski: poniżej 130 µA do uziemienia i poniżej 100 µA dotykowy przy 264 V AC.

Praca jest możliwa w temperaturze -20 ~ +70 °C, przy wilgotności 20 ~ 90 % RH bez kondensacji. Współczynnik temperaturowy wynosi ±0,03 %/°C w zakresie 0 ~ 50 °C. Urządzenie jest odporne na wibracje 10 ~ 500 Hz, 2 G, 10 min na cykl, po 60 min na osie X, Y, Z. Wysokość pracy do 3000 m, masa ok. 0,15 kg.

Zabezpieczenia i zgodność medyczna

Zasilacz spełnia wymagania bezpieczeństwa medycznego i IT z izolacją 2 x MOPP między pierwotnym a wtórnym, 1 x MOPP pierwotny-ziemia i wtórny-ziemia. Napięcia probiercze to 4 kV AC wejście-wyjście, 2 kV AC wejście-FG, 1,5 kV AC wyjście-FG, a rezystancja izolacji przekracza 100 M? przy 500 V DC.

Zgodność potwierdzają normy IEC 60601-1:2005+A1+A2, TUV BS EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, CSA C22.2 No. 62368-1-14, TUV BS EN 62368-1:2014+A11, EAC TP TC 004. Kompatybilność elektromagnetyczna klasy B obejmuje emisję przewodzoną i promieniowaną zgodnie z BS EN/EN55011, harmoniczne BS EN/EN61000-3-2 klasa A oraz odporność na ESD, EFT, przepięcia, zakłócenia przewodzone i promieniowane, pola magnetyczne i przerwy napięcia.

Zabezpieczenia obejmują:

• przeciążenie 115 ~ 150 % mocy znamionowej w trybie hiccup z automatycznym powrotem,
• przepięcie wyjściowe 28,4 ~ 32,4 V z wyłączeniem napięcia i przywróceniem po ponownym załączeniu,
• zwarcie wyjścia bez uszkodzenia.

MTBF wynosi min. 515 300 h wg Telcordia SR-332 i min. 353 600 h wg MIL-HDBK-217F przy 25 °C.

Zastosowania i montaż

Konstrukcja PCB typu green umożliwia szybki montaż w obudowie końcowej. Niski prąd upływu i klasa izolacji pozwalają na zastosowanie w systemach klasy I z uziemieniem FG oraz w urządzeniach typu BF przy odpowiedniej realizacji systemowej.

Typowe zastosowania to:

• irygatory oralne,
• aparaty do hemodializy,
• medyczne monitory komputerowe,
• urządzenia do leczenia bezdechu sennego.

Dzięki kompaktowej obudowie 4" x 2", chłodzeniu konwekcyjnemu i klasie EMC B zasilacz sprawdza się w sprzęcie medycznym i IT wymagającym cichej, niezawodnej pracy i spełnienia rygorystycznych norm bezpieczeństwa pacjenta.
