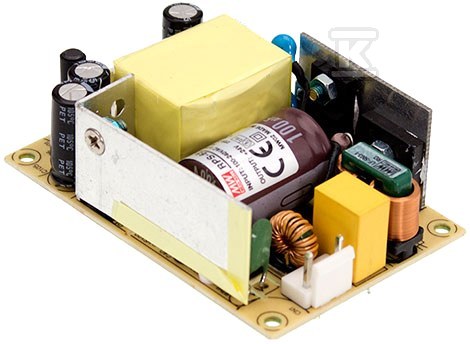

Zasilacz do zabudowy 65W 48V 1.36A RPS-65-48

Wysoka gęstość mocy w kompaktowej obudowie PCB

Seria RPS-65 to grupa zasilaczy do zabudowy przeznaczonych przede wszystkim dla sektora medycznego - każdy model oferuje moc znamionową 65W na niewielkim formacie 3" × 2" (76,2 × 50,8 × 24 mm). Wariant RPS-65-48 dostarcza napięcie wyjściowe 48V DC przy prądzie znamionowym 1,36A, z możliwością pracy w trybie peak load do 4,34A przez maksymalnie 10 sekund.

Zakres napięcia wejściowego 80-264VAC pozwala na stosowanie zasilacza zarówno w instalacjach europejskich (230VAC), jak i amerykańskich (115VAC) bez konieczności przełączania trybu pracy. Sprawność sięgająca 91% przy pełnym obciążeniu oznacza mniejsze straty cieplne i niższe koszty eksploatacji urządzenia docelowego - szczególnie istotne w sprzęcie pracującym ciągle.

Izolacja i bezpieczeństwo dla sprzętu medycznego

Zasilacz spełnia rygorystyczne normy bezpieczeństwa medycznego: IEC 60601-1, TUV EN60601-1, ANSI/AAMI ES60601-1 oraz CAN/CSA-C22.2 No.?60601-1. Izolacja pierwotno-wtórna realizowana jest w klasie 2×MOPP (Means of Patient Protection) - dwie niezależne ścieżki izolacyjne spełniające wymagania dla urządzeń mających kontakt z pacjentem (klasa BF). Prąd upływu dotykowego wynosi poniżej 100 µA.

Obudowa typu open-frame umożliwia projektowanie systemów w klasie II - bez konieczności uziemiania obudowy urządzenia docelowego.

Odporność EMC i kompatybilność środowiskowa

Zasilacz spełnia normy emisji EMC BS EN/EN55011 klasa B, co pozwala na stosowanie go w urządzeniach medycznych bez dodatkowych filtrów EMI - pod warunkiem że producent finalnego sprzętu potwierdzi zgodność całego systemu z dyrektywą EMC po integracji.

Zakres temperatur pracy wynosi od -30°C do +70°C, a dopuszczalna wilgotność to 20-90% RH bez kondensacji. Producent dopuszcza instalację na wysokościach do 4000 m n.p.m. z uwzględnieniem deratingu temperaturowego powyżej 2000 m.

Zabezpieczenia i niezawodność

RPS-65-48 wyposażono w trójpoziomowy system ochrony:

• Przeciążenie (Overload): aktywuje się przy obciążeniu przekraczającym 115-150% mocy znamionowej, działa w trybie hiccup - automatycznie resetuje się po usunięciu awarii,
• Przepięcie wyjściowe (Over Voltage): odcina napięcie wyjściowe; przywrócenie zasilania wymaga ponownego załączenia,
• Ochrona przed zwarciem: chroni układ przy przypadkowym połączeniu wyjść +V i -V.

Średni czas bezawaryjnej pracy MTBF wynosi minimum 959?000 godzin według normy MIL-HDBK-217F lub nawet 3?334?000 godzin według Telcordia SR-332.

Typowe zastosowania medyczne

Producent rekomenduje zasilacz do urządzeń klasy BF:

• aparaty do hemodializy,
• irygatory dentystyczne,
• monitory medyczne,
• urządzenia CPAP stosowane w leczeniu bezdechu sennego.

Chłodzenie odbywa się przez naturalną konwekcję powietrza - brak wentylatora eliminuje dodatkowe źródło hałasu i punkt potencjalnej awarii mechanicznej.
