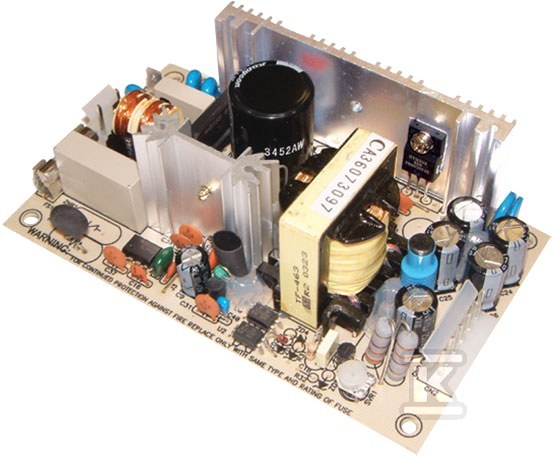

Zasilacz do zabudowy 65W 5V, 12V PD-65A

Dwukanałowy zasilacz open frame do zastosowań przemysłowych

Seria PD-65 to dwukanałowe zasilacze impulsowe typu open frame o mocy znamionowej 65W, zaprojektowane do zabudowy w urządzeniach automatyki przemysłowej, elektroniki i telekomunikacji. Model PD-65A oferuje dwa wyjścia napięciowe - 5V (prąd do 7A) oraz 12V (prąd do 3,2A) - co pozwala zasilać jednocześnie układy logiczne i obwody pomocnicze z jednego modułu.

Brak obudowy to celowy zabieg konstrukcyjny - eliminuje barierę między zasilaczem a płytą główną urządzenia docelowego, co zmniejsza straty na przewodach i upraszcza integrację. Wymiary 127 × 76 × 42 mm i masa 0,24 kg sprawiają, że moduł mieści się w kompaktowych obudowach urządzeń stacjonarnych.

Parametry elektryczne - wejście, wyjście i sprawność

Zasilacz akceptuje napięcie przemienne w zakresie 90-264 VAC oraz napięcie stałe 127-370 VDC, co obejmuje zarówno standardowe sieci europejskie (230 VAC), jak i amerykańskie (115 VAC). Sprawność na poziomie 78% przy pełnym obciążeniu to typowy wynik dla konstrukcji impulsowych tej klasy mocy - oznacza relatywnie niskie straty cieplne i mniejsze zapotrzebowanie na chłodzenie.

Prąd załączeniowy wynosi 20 A przy 115 VAC i 40 A przy 230 VAC (wartość szczytowa podczas zimnego startu). Czas podtrzymania przy zaniku napięcia sieciowego to około 60 ms, co w większości aplikacji wystarcza na bezpieczne zamknięcie procesów przez UPS lub kondensatory buforowe w samej aplikacji.

Wyjście główne CH1 (5V) można regulować w paśmie 4,75-5,5 VDC, natomiast wyjście CH2 (12V) oferuje szerszy zakres regulacji od -5% do +10% wartości znamionowej. Tolerancja napięcia wyjściowego wynosi ±4% dla kanału 5V i ±7% dla kanału 12V - wystarczająco precyzyjnie dla większości zastosowań przemysłowych.

Tętnienia napięcia wyjściowego (ripple & noise) mieszczą się w granicach 50 mVp-p na wyjściu 5V oraz 120 mVp-p na wyjściu 12V. Dla porównania - model PD-65B z wyjściem 24V ma tętnienia rzędu 150 mVp-p, więc PD-65A radzi sobie pod tym względem nieco lepiej.

Moc wyjściowa może wzrosnąć do 72 W przy wymuszonym chłodzeniu wentylatorem o wydajności minimum 18 CFM. Bez dodatkowego airflow moc znamionowa wynosi około 61 W, co należy uwzględnić przy projektowaniu systemu chłodzenia urządzenia docelowego.

Zabezpieczenia nadprądowe, przepięciowe oraz trwałość

Moduł wyposażono w trzy kluczowe mechanizmy ochronne:

• Zabezpieczenie przeciwprzeciążeniowe (OLP) - tryb hiccup, automatycznie resetuje się po usunięciu awarii,
• Zabezpieczenie przepięciowe (OVP) - chroni odbiorniki przed nadmiernym napięciem na wyjściu,
• Zabezpieczenie przeciwzwarciowe - zwarcie na dowolnym wyjściu nie uszkadza modułu.

Izolacja galwaniczna między wejściem a wyjściem wynosi 3 kVAC, między wejściem a masą obudowy - 1,5 kVAC, a między wyjściem a masą - 0,5 kVAC. Rezystancja izolacji przekracza 100 M? przy napięciu probierczym 500 VDC.

Średni czas bezawaryjnej pracy (MTBF) określono na ponad 414 800 godzin według normy MIL-HDBK-217F (przy temperaturze otoczenia 25°C). To solidny wynik jak na zasilacz tej klasy cenowej.

Normy bezpieczeństwa i kompatybilność elektromagnetyczna

PD-65A posiada certyfikaty bezpieczeństwa UL60950-1 oraz TUV EN60950-1, co pozwala na stosowanie w urządzeniach teleinformatycznych i sprzęcie IT objętym normami europejskimi. Moduł spełnia również wymagania dyrektywy kompatybilności elektromagnetycznej:

Norma	Zakres	Klasa / poziom
EN55022 (CISPR22)	Emisja przewodzona i promieniowana	Klasa B
EN61000-3-2	Harmoniczne prądu wejściowego	Zgodność
EN61000-4-2/3/4/5/6/8/11	Odporność na zaburzenia EMC	Poziom przemysłowy

Oznacza to, że zasilacz może pracować w środowiskach biurowych i mieszkalnych bez nadmiernych zakłóceń radiowych - istotne przy certyfikacji całego urządzenia jako produktu końcowego.

Warunki pracy środowiskowej i instalacja

Temperatura pracy wynosi od -10°C do +60°C, przy wilgotności względnej nieprzekraczającej 90% RH (bez kondensacji). Współczynnik temperaturowy napięcia wyjściowego to zaledwie 0,04%/°C dla kanału 5V - stabilność napięcia jest zachowana nawet przy wzroście temperatury wewnątrz obudowy.

Moduł przystosowano do montażu na płycie PCB lub bezpośrednio do podłoża metalowego za pomocą czterech otworów montażowych. Wyprowadzone złącza śrubowe AC Input (CN1) oraz DC Output (CN2) typu Molex umożliwiają szybkie podłączenie przewodów bez lutowania.

Dla aplikacji wymagających szczelnej obudowy dostępne są opcjonalne wersje serii RPD/RPT z osłoną ochronną - pełna kompatybilność pinout i parametrów elektrycznych pozwala na wymienność między wersjami bez modyfikacji płyty głównej urządzenia.
