Zasilacz do zabudowy 65W 5V, 24V PD-65B

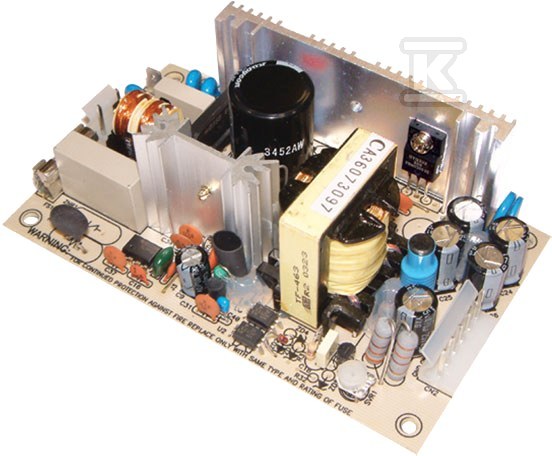

Zasilacz PCB Open Frame 65 W do zabudowy z dwoma wyjściami 5 V i 24 V

Zasilacz typu Open Frame od MEAN WELL przeznaczony jest do montażu wewnątrz obudowy urządzenia końcowego. Konstrukcja PCB bez własnej obudowy pozwala na integrację w ograniczonej przestrzeni i bezpośrednie odprowadzanie ciepła do otoczenia. Model PD-65B pracuje z dwoma niezależnymi wyjściami, co ułatwia zasilanie układów logicznych 5 V oraz odbiorników 24 V z jednego źródła.

Konstrukcja i montaż w obudowie

Układ wykonany jest w technologii Open Frame, bez dodatkowej osłony, z myślą o zabudowie w szafie, panelu sterowniczym lub gotowym produkcie. Wymiary 127 mm x 76 mm x 42 mm, a chłodzenie realizowane jest przy otwartym obiegu powietrza. Regulacja napięcia wyjściowego w zakresie -5% ~ +10% daje instalatorowi margines dopasowania do rzeczywistych warunków pracy.

Zasilanie, wydajność i zabezpieczenia

Zasilacz akceptuje szeroki zakres napięcia wejściowego 90-264 V AC oraz 127-370 V DC, co umożliwia pracę w instalacjach jednofazowych i w aplikacjach z zasilaniem stałym. Sprawność sięga 81% przy obciążeniu znamionowym, a maksymalna moc wyjściowa to 66 W. Wbudowane zabezpieczenia przeciwzwarciowe, przepięciowe i przeciążeniowe chronią zarówno sam zasilacz, jak i podłączone odbiorniki. Ochrona przed zwarciem i przeciążeniem pozwala na bezpieczne uruchomienie urządzeń o dużym poborze prądu startowego.

Parametry wyjściowe i warunki pracy

Wyjście 5 V pracuje w zakresie 0,4 A ~ 6,0 A, a wyjście 24 V w zakresie 0,2 A ~ 2,6 A. Tolerancja napięcia wynosi +/-4% dla 5 V i +/-7% dla 24 V, a poziom tętnień to 50 mV dla 5 V i 150 mV dla 24 V. Zakres temperatur pracy od -10 °C do +60 °C pozwala na zastosowanie w pomieszczeniach technicznych i urządzeniach pracujących w zmiennych warunkach klimatycznych. Stabilna praca w podwyższonej temperaturze wspiera niezawodność instalacji, w których zasilacz jest zabudowany bez dodatkowego chłodzenia.
