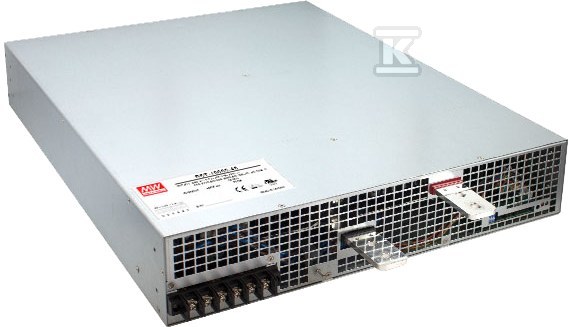

Zasilacz impulsowy 10000W 36V 276A RST-10000-36

Zasilacz trójfazowy dużej mocy do zasilania systemów przemysłowych

Zasilacz impulsowy o mocy 10 000 W z wyjściem 36 V i prądem do 276 A przeznaczony jest do aplikacji wymagających stabilnego, wysokoprądowego źródła zasilania z sieci trójfazowej. Pracuje w układzie ? 196-305 VAC w wersji 3-przewodowej lub Y 340-530 VAC w wersji 4-przewodowej, z wbudowanym aktywnym PFC i sprawnością typową na poziomie 90% dla wersji 36 V. Konstrukcja zamknięta z wentylatorem o sterowanej prędkości pozwala na pracę w szerokim zakresie temperatur od -30 °C do +70 °C i wilgotności 20-90% RH bez kondensacji.

Możliwość pracy równoległej dwóch jednostek RST-10000 zwiększa moc do 20 000 W przy zachowaniu współdzielenia prądu. Wbudowana kompensacja napięcia wyjściowego poprawia stabilność przy spadkach na przewodach, a sygnalizacja DC OK, awarii wentylatora i utraty zasilania AC ułatwia integrację z systemami nadzoru.

Regulacja, sterowanie i funkcje dodatkowe

Napięcie wyjściowe można korygować trymerem w zakresie -2 ~ +20% od wartości nominalnej, co daje zakres 35-43,2 V. Dodatkowo przewidziano programowanie zdalne: 20 ~ 120% napięcia nominalnego sygnałem 1 ~ 6 VDC oraz 20 ~ 100% prądu znamionowego sygnałem 1 ~ 5 VDC. Funkcja włączania/wyłączania zdalnego oraz wyjście pomocnicze 12 V / 0,1 A wspierają sterowanie i logikę zabezpieczeń.

Tolerancja napięcia wynosi ±1%, a tętnienia i szumy nie przekraczają 200 mV p-p. Czas narastania przy pełnym obciążeniu to ok. 80 ms, a czas podtrzymania ok. 20 ms przy 230 VAC i 75% obciążenia. Wbudowany alarm awarii wentylatora oraz kontrola prędkości wentylatora zwiększają niezawodność w pracy ciągłej.

Ochrona, niezawodność i warunki eksploatacji

Urządzenie zapewnia kompletne zabezpieczenia: przeciwzwarciowe, przeciwprzepięciowe, przeciążeniowe i termiczne. Ochrona przeciążeniowa działa w zakresie 100 ~ 112% mocy znamionowej z możliwością wyboru ograniczenia stałoprądowego ciągłego lub wyłączenia z opóźnieniem 5 s. Próg zabezpieczenia przeciwprzepięciowego dla wersji 36 V to 45 ~ 50,4 V, po zadziałaniu wymagane jest ponowne załączenie zasilania.

Obudowa o wymiarach 540 mm x 424 mm x 83,5 mm i masie ok. 23,5 kg jest przystosowana do montażu w szafie 19". Temperatura przechowywania to -40 °C do +85 °C przy wilgotności 10 ~ 95% RH bez kondensacji. Deklarowana niezawodność to MTBF min. 147,5 tys. h wg Telcordia SR-332. Spełnia wymagania norm bezpieczeństwa UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1 oraz wymogów EMC.

Zastosowania i integracja systemowa

Seria RST-10000 jest dedykowana do telekomunikacji, automatyki przemysłowej, systemów laserowych i radarowych, gdzie wymagana jest duża moc przy napięciu 36 V. Mechanika umożliwia konfigurację w szafach 19" i łączenie równoległe do 20 000 W. W praktyce rozwiązanie sprawdza się w zasilaniu wzmacniaczy RF, paneli sterujących i obudów 15U.

Pięć lat gwarancji producenta potwierdza przeznaczenie do pracy ciągłej w wymagających warunkach.
