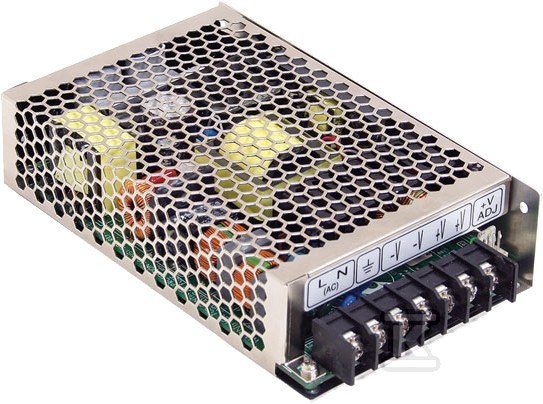

Zasilacz impulsowy 100W 15V 7A HRP-100-15

Wydajność i niezawodność w kompaktowej obudowie

Zasilacz impulsowy HRP-100-15 z serii HRP-100 marki MEAN WELL dostarcza moc znamionową do 105 W przy napięciu wyjściowym 15 V DC i prądzie do 7 A. Mimo pełnej mocy konstrukcja mieści się w obudowie o wysokości zaledwie 38 mm (format 1U), co pozwala na instalację w nawet najbardziej ciasnych szafach sterowniczych i systemach automatyki. Chłodzenie odbywa się przez swobodną konwekcję powietrza - bez wentylatora, co eliminuje jeden z najczęstszych punktów awarii w zasilaczach przemysłowych.

Seria wyróżnia się wbudowaną funkcją aktywnego korektora współczynnika mocy (PFC). Dzięki temu zasilacz pobiera prąd niemal sinusoidalnie - współczynnik PF przekracza 0,95 przy 230 VAC, co zmniejsza obciążenie sieci elektroenergetycznej i pozwala spełnić wymagania normy EN61000-3-2 dotyczącej emisji harmonicznych. Sprawność energetyczna sięga 88%, co przy obciążeniu znamionowym oznacza relatywnie niskie straty cieplne i mniejsze zużycie energii w porównaniu z zasilaczami bez PFC.

Zakres wejściowy i warunki pracy

Zasilacz akceptuje napięcie przemienne w pełnym zakresie 85-264 VAC oraz napięcie stałe 120-370 VDC, więc sprawdza się zarówno w standardowych instalacjach sieciowych, jak i w aplikacjach wymagających zasilania awaryjnego z akumulatorów. Zakres częstotliwości sieci to 47-63 Hz. Urządzenie wytrzymuje też udar napięciowy 300 VAC przez 5 sekund, co zapewnia margines bezpieczeństwa przy chwilowych skokach napięcia w sieci.

Praca możliwa jest w temperaturze od -40 do +60 °C (przy wyższych obciążeniach stosuje się typową krzywą deratingu). Wilgotność robocza to 20-90% RH bez kondensacji. Dla wyższych temperatur magazynowania dopuszczalny zakres wynosi -40 do +85 °C. Warto zwrócić uwagę na żywotność - zastosowano kondensatory elektrolityczne o wydłużonej żywotności (105 °C, MTBF minimum 2344,3 K godzin według Telcordia SR-332), co przekłada się na realną trwałość w warunkach przemysłowych.

Zabezpieczenia i funkcje dodatkowe

HRP-100-15 wyposażono w komplet zabezpieczeń:

• Przeciwzwarciowe - ograniczenie prądu stałym momentem (constant current limiting) dla napięć wyjściowych 50-100% wartości znamionowej; samoczynny powrót po usunięciu awarii.
• Przeciwprzeciążeniowe - aktywowane przy mocy wyjściowej przekraczającej 105-135% wartości znamionowej.
• Przepięciowe - wyłączenie napięcia wyjściowego przy spadku poniżej progu; przywrócenie przez ponowne załączenie zasilania.
• Termiczne (opcja) - wyłączenie przy przegrzaniu; samoczynny powrót po obniżeniu temperatury.

Dodatkowo dostępne jest zdalne sterowanie załączeniem/wyłączeniem przez pin RC+ / RC-: sygnał 0-0,8 V DC załącza zasilanie, sygnał 4-10 V DC je wyłącza. Wbudowany LED sygnalizujący pracę pozwala na bieżąco ocenić status urządzenia bez konieczności podłączania miernika.

Normy, EMC i homologacje

Urządzenie spełnia szereg międzynarodowych standardów bezpieczeństwa:

Norma / certyfikat	Zakres
UL62368-1	Bezpieczeństwo użytkowe
TUV BS EN/EN62368-1	Certyfikat Bauart
EAC TP TC 004	Homologacja euroazjatycka
AS/NZS62368.1	Australia / Nowa Zelandia

Izolacja galwaniczna między wejściem a wyjściem wynosi 3 kVAC, między wejściem a FG - 2 kVAC, a między wyjściem a FG - 0,5 kVAC. Rezystancja izolacji przekracza 100 M? przy 500 VDC.

Pod względem kompatybilności elektromagnetycznej zasilacz jest zgodny z normą emisji BS EN/EN55032 klasa B, normami odpornościowymi serii EN61000-4-x oraz dodatkowo spełnia wymagania dla środowisk przemysłowych ciężkich (EN61000-6-2) i EAC TP TC 020.

Parametry mechaniczne i montaż

Obudowa ma wymiary 159 × 97 × 38 mm. Masa wynosi około 0,56 kg, a pojedyncza paczka zawiera 24 sztuki (łącznie ~15 kg). Terminale wyjściowe obsługują pinowanie: AC/L (pin 1), AC/N (pin 2), FG (pin 3) oraz DC OUTPUT -V/+V (piny 4-7). Zdalne sterowanie realizowane jest przez złącze CN100 typu JST B-XH lub odpowiednik. Dla mocowania przewidziano otwory M3 rozmieszczone po obu stronach obudowy.
