Zasilacz impulsowy 100W 2.5V 40A RSP-200-2.5

Kompaktowy zasilacz impulsowy 2,5 V do montażu w szafie sterowniczej

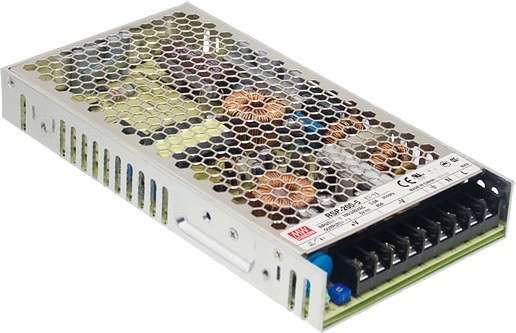

RSP-200-2.5 to jednowyjściowy zasilacz AC/DC w zamkniętej obudowie z serii RSP-200 firmy MEAN WELL E, przeznaczony do pracy w warunkach przemysłowych i do zabudowy w szafach sterowniczych. Niska wysokość 30 mm pozwala na montaż w pozycji 1U, a uniwersalne wejście AC 88 V AC do 264 V AC oraz 124 V DC do 370 V DC ułatwia zastosowanie w instalacjach o zmiennym napięciu sieciowym. Wbudowany aktywny układ PFC zapewnia współczynnik mocy PF >0,95 przy pełnym obciążeniu, a chłodzenie swobodną konwekcją powietrza eliminuje konieczność wentylatorów. Urządzenie jest gotowe do pracy w temperaturze do 70 °C i posiada wskaźnik LED sygnalizujący włączenie zasilania.

Budowa i montaż w szafie sterowniczej

Obudowa ma wymiary 215 mm x 115 mm x 30 mm i masę 0,72 kg, co daje bardzo niski profil przy zachowaniu solidnej konstrukcji do montażu na szynie lub bezpośrednio w obudowie. Złącza śrubowe ułatwiają podłączenie przewodów zasilających i wyjściowych, a układ pinów AC/L, AC/N, FG oraz DC +V i DC -V jest czytelny dla instalatora. Seria RSP-200 jest projektowana z myślą o zabudowie w szafach 19", a zamknięta forma case ogranicza emisję zakłóceń mechanicznych i pyłowych. Opcjonalnie dostępne są wersje z powłoką ochronną conformal coating dla środowisk o podwyższonej wilgotności. Czas narastania napięcia wynosi ok. 1500 ms przy 230 V AC i 3000 ms przy 115 V AC przy pełnym obciążeniu, a typowy czas podtrzymania to 8 ms przy 230 V AC/115 V AC, co stabilizuje pracę podłączonych urządzeń przy krótkich zanikach sieci.

Parametry elektryczne i zabezpieczenia

Model RSP-200-2.5 dostarcza napięcie wyjściowe 2,5 V DC w zakresie regulacji 2,35 V do 2,85 V, z tolerancją ±2 %. Prąd wyjściowy jest regulowany w zakresie 0 A do 40 A, a moc znamionowa tego wykonania to 100 W. Tętnienia i szumy są ograniczone do 100 mV p-p, a regulacja liniowa wynosi ±0,5 %, a regulacja obciążeniowa ±1,5 %. Sprawność typowa to 79,5 %, a pobór prądu AC to ok. 2 A przy 115 V AC i 1,1 A przy 230 V AC. Zabezpieczenia obejmują zwarcie SCP, przeciążenie OPP z auto recovery, przepięcie OVP oraz przegrzanie OTP. Wbudowany PFC i pełny zakres wejściowy 47 Hz do 63 Hz pozwalają na stabilną pracę w różnych sieciach przemysłowych. Prąd rozruchowy to ok. 20 A przy 115 V AC i 40 A przy 230 V AC.

Zastosowania i zgodność z normami

Zasilacz sprawdza się w automatyce przemysłowej, aparaturze sterowniczej, przyrządach pomiarowych i testowych, maszynach laserowych, instalacjach burn-in oraz aplikacjach RF, gdzie wymagane jest stabilne niskonapięciowe źródło prądowe o dużej gęstości mocy. Spełnia wymagania UL/EN62368-1, EN55032 klasa B, EN61000-3-2 oraz EN61000-3-3, a zgodność EMC obejmuje BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035 na poziomie przemysłu lekkiego oraz EAC TP TC 020. Deklarowana średnia trwałość MTBF to 2078,1 tys. godzin, a producent przewiduje 3 lata gwarancji. Dzięki chłodzeniu konwekcyjnemu, brak ruchomych części ogranicza awaryjność, a kompaktowe gabaryty pozwalają na gęstą zabudowę w rozdzielnicach bez utraty dostępu do okablowania.
