Zasilacz impulsowy 100W 3.3V 20A HRP-100-3.3

Zasilacz impulsowy zamknięty 100 W z aktywną korekcją mocy

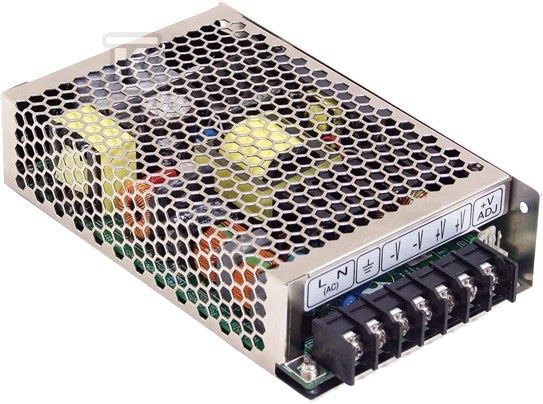

Zasilacz serii HRP-100 to metalowa, zamknięta jednostka z aktywną korekcją współczynnika mocy przeznaczona do stabilnego zasilania urządzeń wymagających niskiego napięcia przy dużym prądzie. W wersji HRP-100-3.3 wyjście pracuje na poziomie 3,3 V DC w zakresie prądowym 0 ~ 20 A, z możliwością regulacji napięcia w granicach -5 ~ +10 %. Obudowa o profilu 1U i chłodzeniu otwartą cyrkulacją powietrza zapewnia kompaktowe wymiary 159 mm x 97 mm x 38 mm przy masie ok. 0,56 kg, a wbudowana funkcja zdalnego włączania/wyłączania ułatwia integrację w szafach sterowniczych.

Budowa i montaż

Obudowa wykonana jest z metalu, co zwiększa odporność mechaniczną i ekranowanie. Zasilacz pracuje w trybie chłodzenia otwartą cyrkulacją powietrza. Przy użyciu adapterów możliwe jest mocowanie na szynie DIN. Niskoprofilowa konstrukcja 1U pozwala na gęste upakowanie w rozdzielnicach. Wbudowane wejście zdalnego on/off umożliwia sterowanie pracą z poziomu systemu bez odłączania zasilania.

Parametry pracy i zabezpieczenia

Zasilanie wejściowe obejmuje szeroki zakres 85 ~ 264 V AC oraz 120 ~ 370 V DC przy częstotliwości 47 ~ 63 Hz. Wbudowany aktywny PFC zapewnia współczynnik mocy >0,95 przy 230 V AC i >0,98 przy 115 V AC w pełnym obciążeniu. Sprawność w wersji 3,3 V wynosi ok. 78 %, a pobór mocy w stanie jałowym jest poniżej 0,5 W. Tętnienia i szumy wyjściowe utrzymują się na poziomie ok. 80 mV p-p, a tolerancja napięcia to ±2,5 %.

Zabezpieczenia obejmują ograniczenie prądowe w trybie stałego prądu dla zakresu napięcia 50 ~ 100 % wartości znamionowej z automatycznym powrotem po usunięciu usterki, zabezpieczenie przeciwprzepięciowe z wyłączeniem wyjścia i koniecznością ponownego załączenia zasilania oraz zabezpieczenie termiczne z automatycznym powrotem po obniżeniu temperatury. Izolacja wejście-wyjście 3 kV AC, wejście-ramka 2 kV AC i wyjście-ramka 0,5 kV AC, przy rezystancji izolacji 100 M? przy 500 V DC, zapewnia bezpieczną separację galwaniczną.

Zastosowanie i warunki pracy

Zakres temperatur pracy -40 ~ +60 °C pozwala na instalację w chłodnych pomieszczeniach technicznych i szafach bez klimatyzacji. Urządzenie spełnia wymagania zgodności elektromagnetycznej BS EN/EN55032 Class B oraz EN61000-3-2, -3, a także EAC TP TC 020. Spełnia wymogi RoHS i SVHC 0. Odporność na wibracje 10 ~ 500 Hz przy 5 G przez 60 min na każdej osi X, Y, Z zwiększa niezawodność w instalacjach przemysłowych. Producent deklaruje 5-letnią gwarancję na serię HRP-100.
