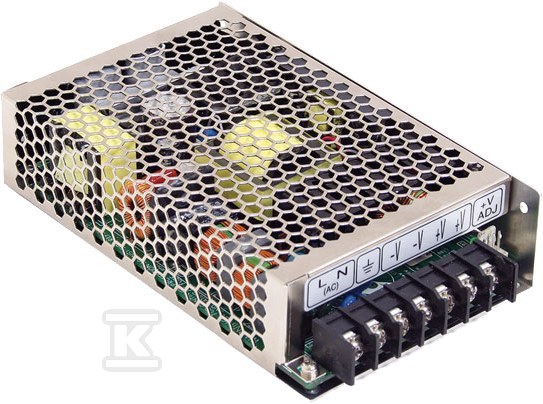

Zasilacz impulsowy 100W 7.5V 13.5A HRP-100-7.5

Kompaktowy zasilacz impulsowy do zabudowy z aktywną korektą mocy

MEAN WELL HRP-100-7.5 to zasilacz impulsowy 100 W w metalowej obudowie do zabudowy, przeznaczony do aplikacji przemysłowych i automatyki gdzie liczy się stabilne napięcie 7,5 V DC przy prądzie do 13,5 A. Seria HRP-100 łączy niski profil 1U z aktywną korektą współczynnika mocy, co ogranicza zniekształcenia sieci i pozwala na pracę w szerokim zakresie napięcia wejściowego. Wbudowana funkcja zdalnego włączania/wyłączania oraz możliwość regulacji napięcia wyjściowego w zakresie -5 ~ +10 % ułatwiają integrację z urządzeniami o zmiennym zapotrzebowaniu.

Konstrukcja, montaż i funkcje dodatkowe

Obudowa ma wymiary 159 x 97 x 38 mm i wykonana jest z metalu, co zapewnia dobrą odprowadzalność ciepła przy chłodzeniu otwartym obiegiem powietrza. Złącza realizowane są poprzez listwę zaciskową z pokrywą, a zasilacz można zamontować na szynie DIN przy użyciu przystawek. Niski pobór mocy w stanie bez obciążenia poniżej 0,5 W ogranicza straty w okresach bezczynności. Producent deklaruje 5 lat gwarancji.

• metalowa obudowa i niski profil 1U
• montaż na szynie DIN z adapterami
• zdalne włączanie/wyłączanie wbudowane w konstrukcję
• regulacja napięcia wyjściowego -5 ~ +10 % od wartości nominalnej

Zabezpieczenia, zakres pracy i odporność

Zasilacz pracuje z napięciem wejściowym 85-264 V AC oraz 120-370 V DC, z wbudowaną aktywną funkcją PFC. Zapewnia ochronę przeciwzwarciową SCP, przeciwprzepięciową OVP, przeciążeniową OPP, termiczną OTP oraz zabezpieczenie przeciw zanikom napięcia BOP. Zakres temperatur pracy to -40 ~ +60 °C, a urządzenie wytrzymuje impuls przepięciowy 300 V AC przez 5 s. Chłodzenie odbywa się swobodnym przepływem powietrza, bez wentylatora.

• szeroki zakres wejścia AC/DC z aktywnym PFC
• zabezpieczenia: zwarcie, przepięcie, przeciążenie, temperatura, brown-out
• praca w temperaturze -40 ~ +60 °C
• odporność na przepięcia sieciowe

Wydajność i parametry wyjściowe

Wyjście nominalne to 7,5 V DC w zakresie regulacji 7,1 ~ 9 V DC, przy prądzie 0 ~ 13,5 A i mocy ok. 101,3 W. Tolerancja napięcia wynosi ±2,5 %, a tętnienia i szumy są na poziomie 100 mV. Sprawność przy obciążeniu nominalnym to 84 %. Zgodność deklarowana jest z normami bezpieczeństwa AS/NZS62368.1, UL62368-1, TUV EN62368-1, EAC TP TC 004 oraz normami EMC klasy B.

• napięcie wyjściowe 7,5 V DC, prąd do 13,5 A
• tolerancja ±2,5 %, tętnienia 100 mV
• sprawność 84 %
• zgodność z normami bezpieczeństwa i EMC
