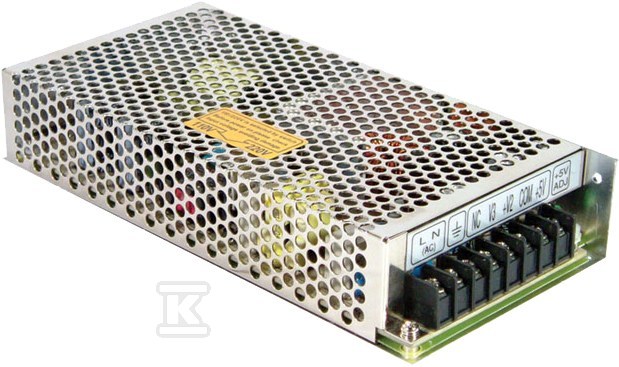

Zasilacz impulsowy 125W 5V,12V, 24V,-12V RQ-125D

Zasilacz impulsowy czterowyjściowy 125 W

Zasilacz impulsowy z serii RQ-125 zapewnia cztery niezależne wyjścia DC w jednej obudowie: 5 V, 12 V, 24 V i -12 V. Moc znamionowa wynosi 125 W, przy maksymalnej mocy wyjściowej 124 W i sprawności ok. 82 %. Rozwiązanie typu quad output pozwala zasilać jednocześnie logikę sterującą, obwody wykonawcze oraz elementy wymagające napięcia ujemnego bez konieczności stosowania kilku oddzielnych zasilaczy.

Kompaktowa obudowa o wymiarach 199 mm × 98 mm × 38 mm ułatwia montaż w szafach rozdzielczych i obudowach urządzeń przemysłowych. Tolerancja napięć wyjściowych utrzymuje się na poziomie ±2 % dla 5 V, +8 % -3 % dla 12 V, ±8 % dla 24 V oraz ±5 % dla -12 V, co przekłada się na stabilną pracę odbiorników wrażliwych na wahania zasilania. Tę stabilność wspiera niski poziom tętnień i szumów: 80 mV dla 5 V, 120 mV dla 12 V, 150 mV dla 24 V i 80 mV dla -12 V.

Budowa i parametry elektryczne

Układ czterowyjściowy jest zaprojektowany do pracy ciągłej z zakresem prądowym 0_{12 A dla 5 V, 0}4,0 A dla 12 V, 0_{2,5 A dla 24 V oraz 0}1,0 A dla -12 V. Sprawność 82 % ogranicza straty cieplne i zmniejsza obciążenie wentylacji w szafie.

Niska wysokość obudowy ułatwia zabudowę w ciasnych przestrzeniach rozdzielczych, a cztery wyjścia redukują liczbę przewodów i punktów połączeń w porównaniu z rozwiązaniami wielozasilaczowymi.

Zastosowania

Jedna obudowa zamiast kilku zmniejsza czas okablowania i upraszcza serwis, co jest istotne dla instalatora oraz dla użytkownika końcowego eksploatującego system w warunkach przemysłowych.
