Zasilacz impulsowy 125W 5V, 12V,-5V,-12V RQ-125B

Zasilacz impulsowy czterowyjściowy 125 W do zastosowań przemysłowych i laboratoryjnych

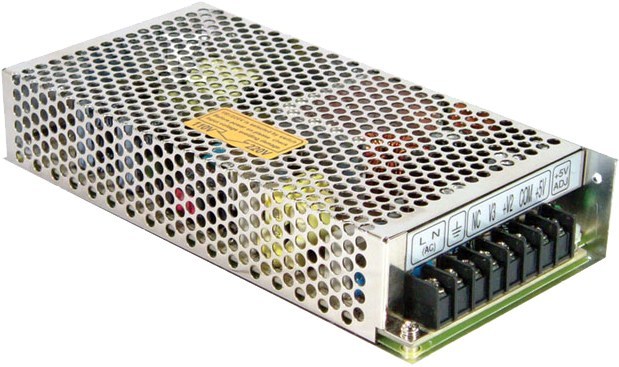

Zasilacz impulsowy serii RQ-125 w wersji RQ-125B to kompaktowe źródło o mocy 125 W z czterema niezależnymi wyjściami, w tym +5 V, +12 V oraz symetrycznymi -5 V i -12 V. Konstrukcja przeznaczona jest do zasilania układów wymagających napięć dodatnich i ujemnych jednocześnie, takich jak elektronika przemysłowa, automatyka. Moc całkowita 125 W pozwala na stabilną pracę przy pełnym obciążeniu, a wyjścia są zaprojektowane do współpracy w konfiguracjach quad output.

Budowa i parametry elektryczne

Zasilacz pracuje z szerokim zakresem napięcia wejściowego 88 ~ 132 V AC / 176 ~ 264 V AC wybieranym przełącznikiem, z możliwością zasilania napięciem stałym 248 ~ 373 V DC. Zakres częstotliwości sieci to 47 ~ 63 Hz. Sprawność typowa wynosi 77 %, 80 % i 78 % w zależności od obciążenia i napięcia wejściowego. Prąd pobierany to ok. 3 A / 115 V AC i 2 A / 230 V AC, a prąd rozruchowy cold start to 50 A / 230 V AC. Prąd upływu jest poniżej 2 mA / 240 V AC.

Izolacja wejście-wyjście to 3 kV AC, wejście-obudowa 2 kV AC, wyjście-obudowa 0,5 kV AC, a rezystancja izolacji wynosi 100 M? przy 500 V DC w 25 °C / 70 % RH. Tętnienia wyjściowe utrzymywane są na poziomie 80 mV p-p i 120 mV p-p w zależności od kanału. Tolerancja napięcia kanału CH1 mieści się w zakresie 4,75 ~ 5,5 V z dokładnością ±2,0 %. Czas podtrzymania przy pełnym obciążeniu to 25 ms / 230 V AC i 30 ms / 115 V AC.

Obudowa ma wymiary 199 mm x 98 mm x 38 mm i masę 0,7 kg, co ułatwia montaż w szafach sterowniczych i obudowach urządzeń. Zasilacz wytrzymuje przepięcie 300 V AC przez 5 s bez uszkodzenia.

Ochrona, normy i warunki pracy

Ochrona przed przeciążeniem działa w zakresie 110 ~ 150 % mocy znamionowej. Typ zabezpieczenia to hiccup mode z automatycznym powrotem do pracy po usunięciu przyczyny uszkodzenia. Zastosowano również zabezpieczenie przed zwarciem z tym samym trybem hiccup.

Urządzenie spełnia wymagania UL62368-1 oraz TUV BS EN/EN62368-1 i jest zatwierdzone. Deklarowana jest zgodność z EAC TP TC 004 oraz EAC TP TC 020. Kompatybilność elektromagnetyczna obejmuje BS EN/EN55032 CISPR32 Class B i BS EN/EN61000-3-2, a odporność EMC potwierdzona jest zgodnością z BS EN/EN61000-4-2,3,4,5,6,8,11, EN55035 oraz BS EN/EN61000-6-2 BS EN/EN50082-2 na poziomie heavy industry.

Praca w wilgotności 20 ~ 90 % RH bez kondensacji zapewnia stabilność w typowych warunkach przemysłowych. Napięcie wytrzymywane i wysoka izolacja pozwalają na bezpieczne zastosowanie w instalacjach o podwyższonych wymaganiach galwanicznych.

Zastosowanie i montaż

Cztery wyjścia, w tym pary symetryczne -5 V i -12 V, sprawiają że zasilacz nadaje się do zasilania innych obwodów wymagających napięć dodatnich i ujemnych z jednego źródła. Moc 125 W i szeroki zakres wejściowy ułatwiają integrację w systemach automatyki i testowania.

Kompaktowe wymiary i niski prąd upływu pozwalają na montaż w pobliżu wrażliwej elektroniki. Zgodność z normami bezpieczeństwa i EMC oraz tryb hiccup z automatycznym powrotem zwiększają niezawodność w ciągłej pracy przemysłowej.
