Zasilacz impulsowy 125W 5V, 15V,-5V,-15V RQ-125C

Cztero-wyjściowe źródło impulsowe do zabudowy o mocy 125 W z symetrycznymi napięciami

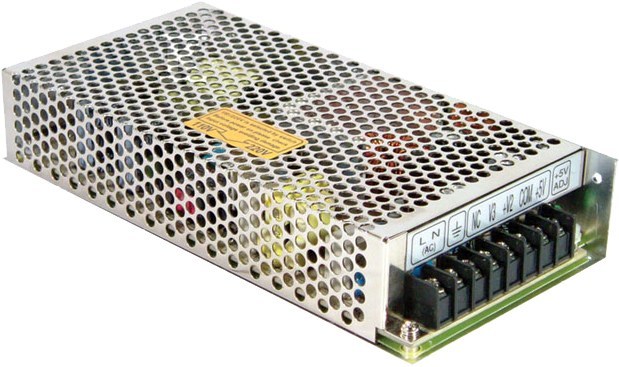

Seria RQ-125 od MEAN WELL to zamknięty zasilacz impulsowy przeznaczony do pracy w szafach sterowniczych i urządzeniach przemysłowych. Wariant RQ-125C zapewnia cztery niezależne kanały: +5 V, +15 V, -5 V i -15 V, co pozwala zasilać jednocześnie logikę cyfrową, obwody analogowe i elementy wymagające napięć symetrycznych bez potrzeby stosowania dodatkowych przetwornic. Moc znamionowa 125 W przy sprawności typowej 80 % i kompaktowych wymiarach 199 x 98 x 38 mm ułatwia integrację w ograniczonej przestrzeni.

Napięcie wejściowe jest wybierane przełącznikiem 115 / 230 VAC, zakres pracy 88 ~ 132 VAC / 176 ~ 264 VAC, z możliwością zasilania 248 ~ 373 VDC. Urządzenie wytrzymuje impuls 300 VAC na wejściu przez 5 sekund bez uszkodzenia, a prąd rozruchowy w zimnym starcie to ok. 50 A / 230 VAC. Czas podtrzymania przy pełnym obciążeniu wynosi ok. 25 ms / 230 VAC i 30 ms / 115 VAC, a prąd upływu jest poniżej 2 mA / 240 VAC. Chłodzenie odbywa się w otwartym obiegu powietrza.

Budowa, materiały i warunki pracy

Obudowa jest przeznaczona do montażu wbudowanego, z opcją instalacji na szynie DIN za pomocą przystawek. Wewnątrz zastosowano elektrolity o długiej żywotności i wytrzymałości 105 °C, co przekłada się na stabilną pracę w podwyższonej temperaturze. Zakres temperatury pracy to -25 ~ +70 °C z deratingiem, wilgotność robocza 20 ~ 90 % RH bez kondensacji, a przechowywanie -40 ~ +85 °C, 10 ~ 95 % RH. Wibracje do 5 G w zakresie 10 ~ 500 Hz przez 10 min na oś potwierdzają przydatność w środowisku przemysłowym. Masa ok. 0,7 kg ułatwia montaż.

Regulacja napięcia jednego wyjścia w zakresie -5 % ~ +10 % pozwala dopasować wartość do tolerancji układu. Tłumienie tętnień i szumów to typowo 80 mV p-p dla +5 V i -5 V, 120 mV p-p dla +15 V oraz 80 mV p-p dla -15 V. Współczynnik temperaturowy dla wyjścia +5 V wynosi ±0,03 %/°C w zakresie 0 ~ 50 °C.

Zabezpieczenia, odporność i zgodność

Zasilacz jest chroniony przed przeciążeniem, zwarciem i przepięciem wyjściowym. Tryb hiccup powoduje automatyczne przywrócenie pracy po usunięciu przyczyny uszkodzenia. Znamionowy zakres prądów wyjściowych to 5 V 2,0 ~ 12 A, 15 V 0,5 ~ 4,0 A, -5 V 0,1 ~ 1,0 A, -15 V 0,0 ~ 1,0 A przy zachowaniu sumarycznej mocy maksymalnej. Napięcie wyjściowe +5 V można ustawić w zakresie 4,75 ~ 5,5 V, a zabezpieczenie przeciwprzepięciowe dla tego kanału działa w okolicach 5,75 ~ 6,75 V.

Spełnia wymagania norm bezpieczeństwa UL62368-1, TUV EN62368-1, EAC TP TC 004 oraz normy EMC: emisja zgodna z EN55032 Class B, EN61000-3-2, -3, odporność zgodna z EN61000-4-2,3,4,5,6,8,11, EN61000-6-2, EN50082-2 na poziomie ciężkiego przemysłu. Izolacja wejście-wyjście 3 kVAC, wejście-FG 2 kVAC, wyjście-FG 0,5 kVAC, rezystancja izolacji 100 M? / 500 VDC.

Zastosowanie i montaż

Możliwość montażu na szynie DIN z adapterami oraz małe gabaryty pozwalają na szybką zabudowę w rozdzielnicach. Długa żywotność kondensatorów i praca w temperaturze do +70 °C czynią rozwiązanie odpowiednim do ciągłej eksploatacji w automatyce przemysłowej i systemach testowych.

Gwarancja producenta wynosi 3 lata.
