Zasilacz impulsowy 132W 3.3V 40A UHP-200-3.3

Zasilacz impulsowy 3,3 V 40 A do zabudowy przemysłowej

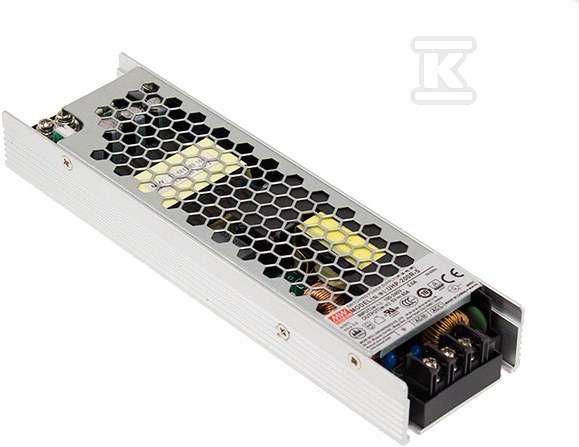

Zasilacz serii UHP-200 w wersji 3,3 V 40 A to smukłe źródło impulsowe o mocy znamionowej 132 W, przeznaczone do montażu w obudowach maszyn i urządzeń automatyki. Metalowa obudowa o profilu 26 mm pozwala na instalację w szafach 1U, kioskach i wąskich wnękach, gdzie każdy milimetr wysokości ma znaczenie. Praca bez wentylatora na konwekcji ogranicza hałas i eliminuje ryzyko zapychania się wirnika pyłem, co przekłada się na stabilność w środowiskach przemysłowych i wyświetlaczach LED.

Konstrukcja i montaż w ograniczonej przestrzeni

Obudowa ma wymiary 194 mm x 55 mm x 26 mm i masę ok. 468 g. Niski profil 26 mm oraz brak wentylatora sprawiają, że zasilacz nadaje się do zabudowy w miejscach o ograniczonej wentylacji. Dla zachowania deklarowanej charakterystyki termicznej zaleca się montaż na płaskiej, gładkiej płycie aluminiowej lub w szafie o zbliżonej powierzchni, z zachowaniem co najmniej 5 cm odstępu wokół urządzenia. Wibroodporność na poziomie 5 G w zakresie 10 ~ 500 Hz i praca do wysokości 5000 m zwiększają odporność na drgania mechaniczne i warunki instalacji.

Parametry pracy i zabezpieczenia

Wejście akceptuje szeroki zakres 90 ~ 264 VAC oraz 127 ~ 370 VDC przy częstotliwości 47 ~ 63 Hz, z wbudowaną aktywną funkcją PFC. Sprawność typowa wynosi 89 %, a tętnienia i szumy są ograniczone do 150 mV p-p. Tolerancja napięcia wyjściowego to +/-2 %, a zakres regulacji wynosi 3,2 ~ 3,5 V, co pozwala na drobne dopasowanie do wymagań układu.

Zabezpieczenia obejmują zwarcie, przeciążenie, przepięcie i przegrzanie. W trybie przeciążenia i przepięcia zastosowano tryb hiccup z automatycznym powrotem po usunięciu przyczyny. Zakres pracy to -30 ~ +70 °C przy wilgotności 20 ~ 90 % RH bez kondensacji, a temperatura przechowywania -40 ~ +85 °C. Prąd wejściowy typowo 2,2 A /115 VAC i 1,1 A /230 VAC, prąd rozruchowy do 40 A /115 VAC i 80 A /230 VAC, prąd upływu <0,75 mA /240 VAC. Czas podtrzymania ok. 10 ms przy 230 VAC i 115 VAC.

Opcjonalnie dostępny jest aktywny sygnał DC OK oraz funkcja redundantna do pracy równoległej dwóch jednostek serii UHP-200R. Na froncie znajduje się wskaźnik LED obecności napięcia.

Zastosowania i zgodność

Urządzenie sprawdza się w automatyce przemysłowej, systemach sterowania, wyposażeniu elektromechanicznym, przyrządach pomiarowych, aplikacjach LED oraz jako zasilanie dla urządzeń cyfrowych wymagających stabilnego 3,3 V o dużym prądzie. Szeroki zakres temperatur i brak ruchomych części czynią je odpowiednim do pracy w szafach sterowniczych, panelach operatorskich i konstrukcjach wyświetlaczy.

Zgodność obejmuje normy bezpieczeństwa UL60950-1, TUV EN60950-1, EN60335-1 oraz GB4943, a także wymagania EMC EN55032 klasy B i EN61000-4. Izolacja wejście-wyjście 3,75 kVAC, wejście-FG 2 kVAC, wyjście-FG 1,25 kVAC. Producent deklaruje 3 lata gwarancji.
