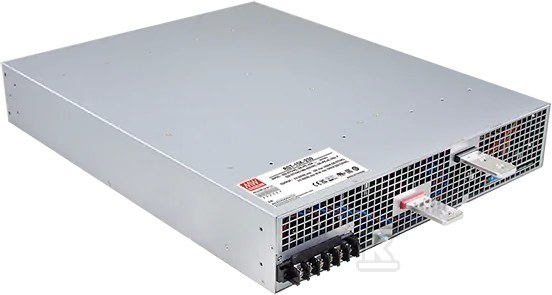

Zasilacz impulsowy 15000W 230V 69A RST-15K-230

Zasilacz impulsowy trójfazowy 15 kW 230 V DC do przemysłu i systemów zasilania

Trójfazowy zasilacz impulsowy zamkniętego typu o mocy 15 kW przeznaczony jest do zasilania urządzeń przemysłowych wymagających stabilnego napięcia stałego 230 V DC. Model RST-15K-230 pracuje z szerokim zakresem napięć wejściowych 3? 3 przewody ? 196_{305 V AC lub 3? 4 przewody Y 340}530 V AC przy częstotliwości 47-63 Hz, co pozwala na bezpośrednie podłączenie do sieci trójfazowych 400 V AC i 480 V AC bez dodatkowych przekształtników. Sprawność sięga do 94%, a współczynnik mocy przy pełnym obciążeniu wynosi ?0,98 dla 230 V AC / 400 V AC i ?0,97 dla 277 V AC / 480 V AC. Prąd pobierany z sieci to ok. 26 A przy 400 V AC w układzie Y, a prąd rozruchowy 100 A.

Konstrukcja, chłodzenie i warunki pracy

Obudowa o wymiarach długość 540 mm, szerokość 424 mm, wysokość 83,5 mm i masie 25 kg zapewnia kompaktowe umieszczenie w szafach rozdzielczych. Chłodzenie realizowane jest wymuszonym przepływem powietrza, co utrzymuje stabilną pracę w temperaturze otoczenia od -30 °C do +70 °C zgodnie z charakterystyką deratingu. Zakres wilgotności roboczej to 20% do 90% RH bez kondensacji, a warunki przechowywania to -40 °C do +85 °C przy 10% do 95% RH bez kondensacji. Urządzenie toleruje wibracje 10_{500 Hz przy amplitudzie 2 G przez 10 minut na cykl w osiach X, Y, Z. Współczynnik temperaturowy wynosi ±0,03%/? w zakresie 0}45 °C.

Wyjście, wejście i funkcje programowalne

Wyjście dostarcza napięcie stałe 230 V DC z nominalnym prądem 64,8 A i zakresem pracy 0_{69 A, co odpowiada mocy nominalnej 14 904 W. Pełny zakres napięcia roboczego to 216}260 V, a dokładność ustawienia napięcia to ±1,0%. Tętnienia i szum wynoszą 2 Vp-p, czas gotowości to 3000 ms, a czas narastania 200 ms przy pełnym obciążeniu. Czas podtrzymania to 16 ms przy 230 V AC / 400 V AC i 75% obciążenia oraz 10 ms przy pełnym obciążeniu.

Napięcie wyjściowe można regulować wbudowanym potencjometrem w zakresie 1_{120% wartości nominalnej, a poziom prądu wyjściowego w zakresie 20}100% wartości nominalnej. Dostępne jest aktywne równoważenie prądu między dwoma modułami, co pozwala na budowę systemów do 28,5 kW. Zintegrowano zdalne sterowanie włączaniem/wyłączaniem oraz wyjście sygnałów alarmowych informujące o awarii sieci, stanie DC OK, uszkodzeniu wentylatora i przegrzaniu.

Zabezpieczenia, niezawodność i normy

Zabezpieczenia obejmują zwarcie, przeciążenie, przepięcie, przegrzanie i awarię wentylatora. Przy przeciążeniu 100_{107% nominalnego prądu następuje ograniczenie prądu i wyłączenie po 5 sekundach z możliwością ponownego uruchomienia po odłączeniu zasilania. Przepięcie w zakresie 273}312 V powoduje wyłączenie napięcia wyjściowego i automatyczne przywrócenie po resecie zasilania. Przegrzanie skutkuje wyłączeniem wyjścia i automatycznym powrotem po obniżeniu temperatury.

Niezawodność potwierdzają wyniki MTBF 121,9 tys. godzin wg Telcordia SR-332 oraz 16,2 tys. godzin wg MIL-HDBK-217F w 25 °C. Izolacja wejście-wyjście, wejście-obudowa i wyjście-obudowa to 100 M? przy 500 V DC w 25 °C / 70% RH. Napięcia próbne to 4,3 kV DC wejście-wyjście oraz 2,8 kV DC wejście-obudowa i wyjście-obudowa. Zgodność z normami bezpieczeństwa UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1 oraz EAC TP TC 004.
