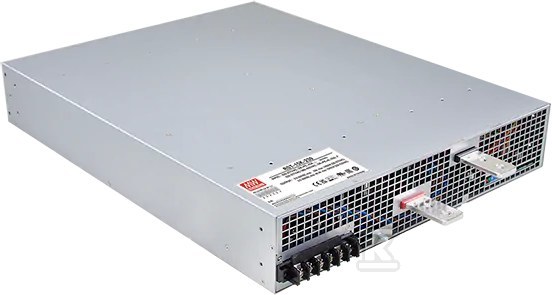

Zasilacz impulsowy 15000W 380V 45A RST-15K-380

Wysokoprądowy zasilacz impulsowy 15 kW 380 V z wejściem trójfazowym

Zasilacz impulsowy serii RST-15K przeznaczony jest do zastosowań przemysłowych wymagających stabilnego napięcia stałego 380 V przy prądzie do 45 A. Jednostka o mocy znamionowej 15 000 W pracuje z sieci trójfazowej 3-wire ? lub 4-wire Y w zakresie 196 ~ 305 V AC przy częstotliwości 47 ~ 63 Hz, co pozwala na bezproblemowe zasilanie z różnych układów sieciowych. Sprawność sięga 94,5 %, a współczynnik mocy przy pełnym obciążeniu wynosi ? 0,98 dla 230 V AC / 400 V AC i ? 0,97 dla 277 V AC / 480 V AC. Obudowa o wymiarach 540 mm × 424 mm × 83,5 mm i masie ok. 25 kg umożliwia montaż w szafach i na podłodze.

Zasilanie trójfazowe i zakres pracy

Wejście akceptuje napięcie fazowe 196 ~ 305 V AC, co daje szeroki margines na wahania sieci. Zintegrowana funkcja aktywnego PFC poprawia jakość poboru prądu. Zakres temperatur pracy -30 °C ~ +70 °C pozwala na instalację w nieklimatyzowanych pomieszczeniach przemysłowych. Czas podtrzymania wynosi 16 ms przy 75 % obciążenia i 10 ms przy pełnym obciążeniu, co ogranicza ryzyko chwilowych zaników zasilania. Prąd upływu jest poniżej 3,5 mA przy 305 V AC.

Regulacja, sterowanie i praca równoległa

Napięcie wyjściowe 380 V DC jest stabilizowane z tolerancją ±1 % i tętnieniami i szumami na poziomie 4 V. Regulacja odbywa się potencjometrem wbudowanym oraz sygnałem zewnętrznym 1 ~ 5 V, z możliwością zmiany w zakresie 1 ~ 120 % wartości nominalnej. Zasilacz posiada wbudowaną funkcję zdalnego włączania / wyłączania. Do zwiększenia mocy można połączyć równolegle do 2 sztuki RST-15K z podziałem prądu, uzyskując do 30 kW w jednej instalacji. Ostrzeżenia DC-OK, awarii wentylatora i stanu linii AC ułatwiają diagnostykę.

Ochrona, chłodzenie i konstrukcja

Chłodzenie realizowane jest wentylatorami wewnętrznymi. Zabezpieczenia obejmują zwarcie, przeciążenie, nadnapięcie i przegrzanie. Ochrona przeciążeniowa działa w zakresie 100 ~ 105 % prądu znamionowego, z możliwością ograniczenia prądu lub zadziałania z opóźnieniem. Izolacja wejście-wyjście, wejście-PE i wyjście-PE wynosi 100 M? przy 500 V DC, a wytrzymałość elektryczna to 4,3 kV DC wejście-wyjście oraz 2,8 kV DC wejście-PE i wyjście-PE. Producent deklaruje 5-letnią gwarancję.
