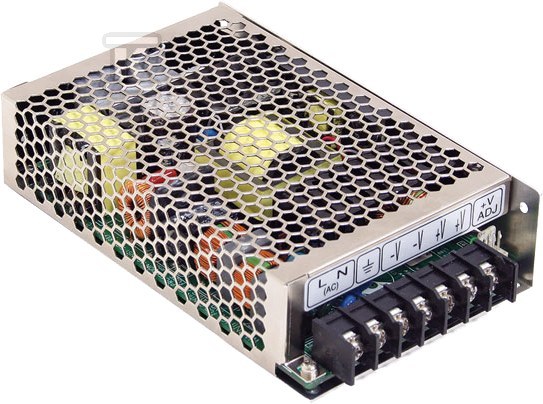

Zasilacz impulsowy 150W 24V 6.5A HRP-150-24

Wysokiej jakości zasilanie dla aplikacji przemysłowych i systemów wymagających niezawodności

Zasilacz impulsowy z serii HRP o mocy znamionowej 150W i napięciu wyjściowym 24V DC to urządzenie zaprojektowane z myślą o aplikacjach, gdzie liczy się stabilność dostarczanej energii i długi czas bezawaryjnej pracy. Producent - Mean Well - wyposażył ten model w szereg funkcji ochronnych oraz aktywną korekcję współczynnika mocy (PFC), co czyni go gotowym na wymagające warunki instalacyjne.

Wejście sieciowe i parametry wyjściowe

Zasilacz obsługuje uniwersalne napięcie wejściowe AC w zakresie 85-264V AC, a także wejście DC do 370V. Tak szeroki zakres pozwala na stosowanie urządzenia zarówno w standardowych instalacjach europejskich (230V AC), jak i amerykańskich (120V AC) bez konieczności przełączania trybu pracy czy stosowania dodatkowych transformatorów. Układ radzi sobie również z chwilowymi skokami napięcia do 300V AC przez 5 sekund, co zabezpiecza urządzenie przed uszkodzeniem w przypadku niestabilnej sieci.

Prąd rozruchowy przy zimnym starcie wynosi 70A przy 230V AC - wartość typowa dla zasilaczy tej klasy mocy. Współczynnik mocy (PF) przekracza 0,95 przy pełnym obciążeniu, co zawdzięcza wbudowanemu aktywnemu układowi PFC.

Napięcie wyjściowe 24V DC utrzymuje tolerancję na poziomie ±1,5%, a tętnienia i szumy nie przekraczają 150mVp-p. Regulacja napięcia wyjściowego możliwa jest w zakresie od -5% do +10% wartości znamionowej za pomocą potencjometru na płycie czołowej - instalator może precyzyjnie dopasować napięcie do wymagań konkretnej aplikacji.

Sprawność energetyczna na poziomie 88% przy pełnym obciążeniu oznacza relatywnie niskie straty cieplne jak na zasilacz tego typu. Czas podtrzymania (hold-up time) wynosi minimum 16ms przy 230V AC, co wystarcza na bezpieczne zamknięcie procesów sterowanym systemom w przypadku krótkiego zaniku zasilania.

Konstrukcja mechaniczna

Obudowa o profilu 1U (wymiary 159×97×38mm) umożliwia montaż w standardowych szafach rack oraz panelach sterowniczych. Masa wynosi zaledwie 0,61kg, co ułatwia instalację nawet w trudno dostępnych lokalizacjach. Chłodzenie odbywa się przez naturalną konwekcję powietrza - brak wentylatora to brak dodatkowego źródła hałasu i elementu podatnego na zużycie mechaniczne.

Zabezpieczenia, trwałość i warunki pracy

Zasilacz wyposażono w trójstopniowy system ochronny:

• Przeciwzwarciowe - zwarcie na wyjściu powoduje przejście w tryb constant current (ograniczenie prądu stałego) z automatycznym powrotem po usunięciu awarii.
• Przeciwprzeciążeniowe - próg zadziałania mieści się w przedziale 105-135% mocy znamionowej.
• Przepięciowe (OVP) - wyłączenie napięcia wyjściowego przy przekroczeniu 115-145% napięcia nominalnego; powrót po schłodzeniu lub ponownym załączeniu.

Urządzenie pracuje w zakresie temperatur od -40°C do +70°C, przy czym przy temperaturach powyżej +50°C konieczne jest uwzględnienie krzywej deratingu (obniżenia obciążalności). Wilgotność robocza może wynosić do 90% RH bez kondensacji. Średni czas bezawaryjnej pracy (MTBF) określono na minimum 238 800 godzin według normy MIL-HDBK-217F przy temperaturze 25°C - wynik świadczący o wysokiej niezawodności konstrukcji.

Normy bezpieczeństwa i EMC

Izolacja galwaniczna między obwodami spełnia rygorystyczne wymagania:

Obwody	Wytrzymałość dielektryczna
Wejście › Wyjście	3 kV AC
Wejście › FG (uziemnienie)	2 kV AC
Wyjście › FG	0,5 kV AC

Rezystancja izolacji przekracza 100M? przy 500V DC.

Zasilacz posiada certyfikaty bezpieczeństwa: UL62368-1, TUV EN62368-1, EAC TP TC 004. Pod względem EMC spełnia normy:

• Emisja conducted/radiated: EN55032 klasa B
• Odporność na zaburzenia: seria norm EN61000-4-x obejmująca ESD, RS, EFT, SURGE, CS, PFMF, dips i interruptions
• Kompatybilność z ciężkim środowiskiem przemysłowym według EN61000-6-2
