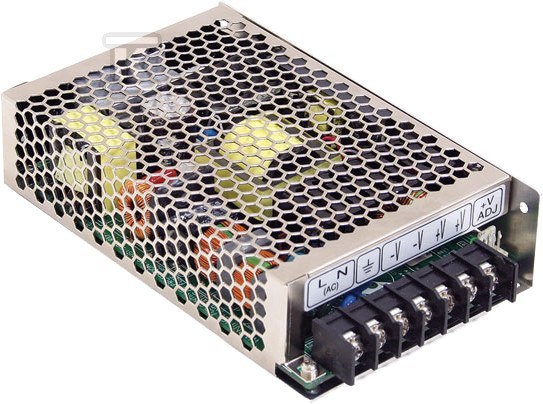

Zasilacz impulsowy 150W 3.3V 30A HRP-150-3.3

Zasilacz impulsowy do zabudowy 150 W 3,3 V 30 A o wysokiej niezawodności

Zasilacz impulsowy HRP-150-3.3 to kompaktowe źródło o pojedynczym wyjściu 3,3 V przeznaczone do zastosowań przemysłowych i automatyki, gdzie liczy się szeroki zakres napięcia wejściowego, stabilna praca w trudnych warunkach i niski profil montażowy. Obudowa o wymiarach 159 mm x 97 mm x 38 mm i masie ok. 0,61 kg mieści się w klasie 1U, co ułatwia zabudowę w szafach sterowniczych i urządzeniach o ograniczonej przestrzeni. Chłodzenie odbywa się w otwartym obiegu powietrza, bez wentylatora, a możliwość montażu na szynie DIN za pomocą przystawek zwiększa elastyczność instalacji.

Budowa, zasilanie i warunki pracy

Urządzenie pracuje z uniwersalnym wejściem 85 ~ 264 V AC oraz 120 ~ 370 V DC, 47 ~ 63 Hz, z wbudowaną aktywną funkcją PFC. Współczynnik mocy przekracza 0,95 przy 230 V AC i 0,99 przy 115 V AC w pełnym obciążeniu. Prąd rozruchowy w zimnym starcie to ok. 35 A przy 115 V AC i ok. 70 A przy 230 V AC, a zasilacz wytrzymuje impuls przepięciowy 300 V AC przez 5 sekund. Pobór mocy w stanie bez obciążenia jest niski, co ogranicza straty energii w trybie czuwania.

Obudowa zapewnia izolację wejście-wyjście 3 kV AC, wejście-obudowa 2 kV AC i wyjście-obudowa 0,5 kV AC. Zakres temperatur pracy wynosi -40 ~ +70 °C zgodnie z charakterystyką deratingową, a wilgotność względna 20 ~ 90 % bez kondensacji. Złącza to bloki zaciskowe 5P/9,5 mm z pokrywą po stronie wejścia i 7P/9,5 mm po stronie wyjścia. Wskaźnik LED sygnalizuje załączenie zasilania.

Parametry wyjściowe, regulacja i zabezpieczenia

Wyjście nominalne to 3,3 V w zakresie prądowym 0 ~ 30 A. Tolerancja napięcia wynosi ±2,5 %, a tętnienia i szumy ok. 80 mV p-p. Sprawność typowa dla tej wersji to ok. 78,5 %. Napięcie można regulować w zakresie ±15 % wartości nominalnej, a wbudowana kompensacja spadku napięcia na kablu ogranicza wpływ rezystancji przewodów.

Zabezpieczenia obejmują:

• przeciążeniowe w zakresie 105 ~ 135 % mocy znamionowej z ograniczeniem prądowym i automatycznym powrotem po usunięciu przyczyny,
• zwarciowe z ograniczeniem prądowym i automatycznym powrotem,
• przeciwprzepięciowe z wyłączeniem napięcia wyjściowego i koniecznością ponownego załączenia zasilania,
• termiczne z wyłączeniem napięcia wyjściowego i automatycznym powrotem po ochłodzeniu.

Dzięki temu zasilacz utrzymuje stabilną pracę przy chwilowych przeciążeniach i awariach obciążenia.

Zastosowanie i zgodność

Konstrukcja przeznaczona jest do zasilania układów logicznych, sterowników, systemów pomiarowych i innych urządzeń wymagających stabilnego napięcia 3,3 V przy dużym prądzie. Szeroki zakres wejściowy i wysoka odporność na przepięcia pozwalają na użycie w instalacjach przemysłowych, gdzie występują wahania sieci i zakłócenia elektromagnetyczne.

Zasilacz spełnia wymagania norm emisji EN55032 klasa B, EN61000-3-2, -3 oraz odporności EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024 i EN61000-6-2 na poziomie ciężkiego przemysłu, kryterium A. Deklarowana żywotność to min. 238,8 tys. godzin. Producent udziela 5 lat gwarancji.
