Zasilacz impulsowy 150W 36V 4.3A HRP-150-36

Zasilacz impulsowy 150 W 36 V do zastosowań przemysłowych i automatyki

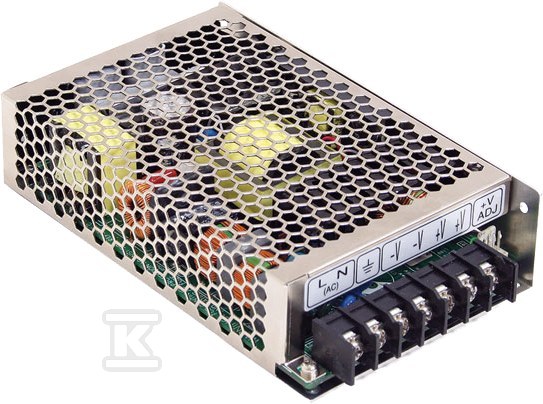

Zasilacz impulsowy Mean Well HRP-150-36 dostarcza stabilne 36 V przy nominalnym prądzie 4,3 A, co daje moc wyjściową ok. 154 W. Jednostka pracuje z szerokim zakresem napięcia wejściowego 85 - 264 V AC oraz 120 - 370 V DC i częstotliwością 47 - 63 Hz, dzięki czemu nadaje się do instalacji z różnymi sieciami zasilającymi. Sprawność sięga 89 %, a korekcja współczynnika mocy zapewnia PF > 0,95 przy 230 V AC i PF > 0,99 przy 115 V AC w pełnym obciążeniu. Kompaktowa obudowa 159 mm x 97 mm x 38 mm i masa 0,61 kg ułatwiają montaż w szafach sterowniczych i rozdzielnicach.

Parametry pracy i stabilność wyjścia

Napięcie wyjściowe można regulować w zakresie 28,8 - 39,6 V, a dopuszczalne odchylenie wynosi ±1,5 %. Tę stabilność wspiera niski poziom tętnień 200 mV p-p oraz bardzo dobra stabilność względem sieci ±0,2 % i względem obciążenia ±0,5 %. Współczynnik temperaturowy to ±0,03 %/°C w zakresie 0 - 50 °C. Czas narastania wynosi ok. 50 ms przy 230 V AC i 115 V AC w pełnym obciążeniu, a czas ustawienia to ok. 3000 ms. Hold-up time to 16 ms przy 230 V AC i 115 V AC w pełnym obciążeniu, co ogranicza przerwy w zasilaniu przy krótkich zanikach sieci.

Zakres pracy to -40 - +70 °C przy wilgotności 20 - 90 % RH bez kondensacji. Urządzenie jest odporne na wibracje 10 - 500 Hz, 5 G, 10 min na cykl, 60 min w każdej osi X, Y, Z. Przechowywanie jest możliwe w -50 - +85 °C i 10 - 95 % RH. Prąd wejściowy to ok. 1,7 A przy 115 V AC i 0,9 A przy 230 V AC, a prąd rozruchowy 35 A przy 115 V AC i 70 A przy 230 V AC.

Zabezpieczenia, kompatybilność i trwałość

Zasilacz chroni wyjście przed przepięciem w zakresie 41,4 - 48,6 V z reakcją wyłączenia napięcia wyjściowego i przywróceniem po ponownym włączeniu zasilania. Ochrona przeciwprzeciążeniowa działa w zakresie 105 - 135 % mocy znamionowej z ograniczeniem prądu stałego i automatycznym powrotem po usunięciu usterki. Izolacja wytrzymuje 3 kV AC między wejściem a wyjściem, 2 kV AC między wejściem a obudową oraz 0,5 kV AC między wyjściem a obudową. Rezystancja izolacji to 100 M? przy 500 V DC, 25 °C, 70 % RH.

Spełnia wymagania bezpieczeństwa UL60950-1 i TUV EN60950-1. Kompatybilność elektromagnetyczna zgodna z EN55022 CISPR22 klasa B oraz EN61000-3-2, -3. Odporność elektromagnetyczna potwierdzona zgodnością z EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024 i EN61000-6-2 na poziomie przemysłu ciężkiego, kryterium A. Deklarowana średnia trwałość MTBF to minimum 238,8 k h wg MIL-HDBK-217F przy 25 °C.
