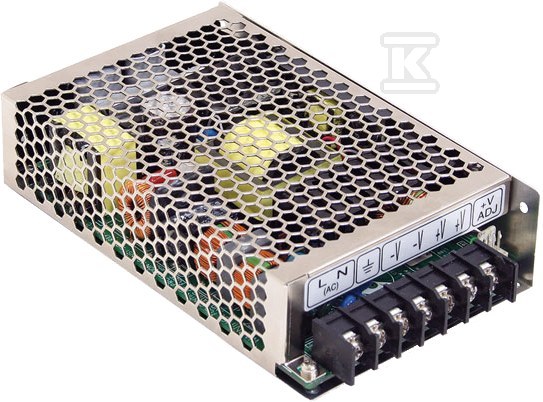

Zasilacz impulsowy 150W 48V 3.3A HRPG-150-48

Impulsowy zasilacz AC-DC do zabudowy o mocy 150W

Zasilacz HRPG-150-48 marki MEAN WELL to kompaktowe urządzenie w obudowie typu enclosed, zaprojektowane do pracy ciągłej w wymagających instalacjach przemysłowych i systemach ITE. Generuje napięcie wyjściowe 48V DC przy prądzie obciążenia do 3,3A, co przekłada się na moc znamionową rzędu 158W w szczycie obciążenia - nominalnie producent określa ją jako 150W. Wyróżnikiem serii HRPG jest dodatkowe wyjście standby +5V przy obciążeniu do 0,3A, którego brakuje w podstawowej serii HRP.

Konstrukcja i parametry elektryczne

Obudowa o wymiarach 159 × 97 × 38 mm mieści się w standardzie niskiego profilu 1U, co pozwala na instalację w płytkich szafach rack i obudowach z ograniczoną przestrzenią wysokościową. Zasilacz chłodzony jest swobodnym obiegiem powietrza (free air convection) - brak wentylatora oznacza brak hałasu i eliminację elementu podatnego na awarię mechaniczną.

Zakres napięcia wejściowego 85-264VAC (oraz odpowiednio 120-370VDC) obejmuje wszystkie typowe sieci zasilające na świecie - od amerykańskich instalacji 110V po europejskie systemy230V - bez konieczności przełączania trybu pracy. Wbudowany układ aktywnej korekcji współczynnika mocy (PFC) zapewnia PF>0,95 przy pełnym obciążeniu na230VAC (PF>0,99 przy115VAC), co spełnia normy EN61000-3-2 i EN61000-3-3 dotyczące zawartości harmonicznych poboru prądu.

Sprawność energetyczna modelu48V wynosi 88%, co przy mocy wyjściowej150W oznacza straty cieplne rzędu zaledwie ~20W - istotna cecha przy montażu w szczelnych obudowach. Pobór mocy w stanie jałowym utrzymuje się poniżej 0,5W, co ma znaczenie w systemach wymagających standby przez długie okresy.

Zabezpieczenia i funkcje sterowania

HRPG-150-48 integruje kompletny pakiet zabezpieczeń:

• Przeciwzwarciowe - układ stałoprądowego ograniczenia obciążenia (constant current limiting), który automatycznie wraca do normalnej pracy po usunięciu zwarcia.
• Przepięciowe - odłączenie napięcia wyjściowego w przypadku przekroczenia progu OVP; przywrócenie następuje po ponownym włączeniu zasilania.
• Termiczne - zabezpieczenie OTP wyłącza zasilacz przy przegrzaniu i samoczynnie uruchamia go ponownie po schłodzeniu.
• Przeciążeniowe - aktywacja przy obciążeniu przekraczającym ok. 105-135% mocy znamionowej.

Dodatkowo urządzenie wytrzymuje udar napięciowy 300VAC przez 5 sekund, co odpowiada warunkom przepięć sieciowych klasy przemysłowej.

Istotną funkcją jest zdalne sterowanie ON/OFF oraz kompensacja spadku napięcia na przewodach wyjściowych (remote sense). Regulacja napięcia wyjściowego możliwa jest w zakresie -5~+10% wartości znamionowej za pomocą wbudowanego potencjometru SVR1.

Norma EMC i warunki eksploatacji

Zasilacz spełnia wymagania emisji EMC według EN55032 klasa B (CISPR32) oraz norm odpornościowych EN61000-4-x dla przemysłu ciężkiego (criteria A). Certyfikowany jest zgodnie z:

• UL62368-1,
• TUV EN62368-1,
• IEC62368-1,
• EAC TP TC 004,
• AS/NZS62368.1.

Izolacja galwaniczna między wejściem a wyjściem wynosi 3kVAC, między wejściem a FG - 2kVAC, a między wyjściem a masą - 0,5kVAC. Rezystancja izolacji przekracza 100M? przy500VDC.

Zakres temperatur pracy to -40~+70°C z uwzględnieniem krzywej deratingu - przy pełnym obciążeniu górna granica wynosi +50°C bez deratingu; powyżej tej temperatury moc wyjściową należy redukować zgodnie z charakterystyką podaną przez producenta. Wilgotność robocza dopuszczalna to 20~90% RH bez kondensacji.

Obudowa odporna na wibracje do 5G w paśmie10~500Hz przez godzinę na każdej osi XYZ. Średni czas bezawaryjnej pracy szacowany na ponad 238?800 godzin według MIL-HDBK-217F (+25°C).
