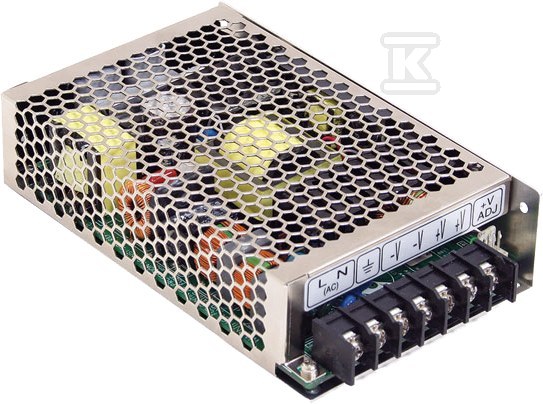

Zasilacz impulsowy 150W 5V 26A HRP-150-5

Zasilacz przemysłowy 5 V 26 A do zabudowy z aktywnym PFC

Zasilacz impulsowy Mean Well serii HRP-150 w wersji HRP-150-5 to kompaktowe źródło 5 V DC o prądzie znamionowym 26 A i mocy 150 W, przeznaczone do zastosowań przemysłowych i automatyki, gdzie liczy się szeroki zakres napięcia wejściowego, wysoka niezawodność i praca w trudnych warunkach. Niski profil 1U i chłodzenie konwekcyjne bez wentylatora pozwalają na montaż w szafach o ograniczonej przestrzeni, a wbudowana aktywna korekcja współczynnika mocy ułatwia spełnienie wymagań EMC w instalacjach sieciowych.

Budowa, montaż i chłodzenie

Obudowa ma wymiary 159 mm × 97 mm × 38 mm i masę ok. 0,61 kg, co przy niskim profilu 1U ułatwia zabudowę w rozdzielnicach i obudowach o ograniczonej głębokości. Chłodzenie odbywa się w otwartym obiegu powietrza, bez elementów ruchomych, a konstrukcja przewiduje możliwość instalacji na szynie DIN przy użyciu dedykowanych przystawek. Napięcie wyjściowe można regulować w zakresie ok. ±15 %, co w praktyce daje zakres 4,3 V do 5,8 V, a wbudowana kompensacja spadku napięcia na kablu ogranicza wpływ rezystancji przewodów na stabilność zasilania odbiornika. Zasilacz oferuje też funkcję zdalnego włączania/wyłączania, przydatną w systemach sterowanych logiką.

Parametry elektryczne, sprawność i zabezpieczenia

Wejście akceptuje 85-264 V AC w zakresie częstotliwości 47-63 Hz oraz 120-370 V DC, co pozwala na zasilanie zarówno z sieci przemysłowej, jak i z układów DC. Wbudowany aktywny PFC zapewnia współczynnik mocy >0,95 przy 230 V AC i >0,99 przy 115 V AC w pełnym obciążeniu, a sprawność sięga 85 % przy 5 V. Pobór mocy w stanie bez obciążenia jest poniżej 0,5 W, a urządzenie wytrzymuje przepięcie 300 V AC przez 5 s. Tolerancja napięcia wyjściowego wynosi ±2,5 %, tętnienia ok. 80 mV p-p, a niestabilność względem sieci to ±0,5 %, a względem obciążenia ±1,0 %. Czas utrzymania napięcia przy 230 V AC to ok. 16 ms w pełnym obciążeniu.

Ochrona obejmuje zabezpieczenie przeciążeniowe w zakresie 105-135 % mocy znamionowej z ograniczeniem prądu stałego i automatycznym powrotem po usunięciu przyczyny, zabezpieczenie przeciwprzepięciowe 6-7 V z wyłączeniem i przywróceniem po ponownym włączeniu zasilania, zabezpieczenie przeciwzwarciowe oraz termiczne. Takie zestawienie zabezpieczeń ogranicza ryzyko uszkodzenia zarówno zasilacza, jak i podłączonego układu.

Warunki środowiskowe i zgodność normatywna

Urządzenie pracuje w temperaturze od -40 °C do +70 °C przy wilgotności 20-90 % RH bez kondensacji, a współczynnik temperaturowy wynosi ±0,03 %/°C w zakresie 0-50 °C. Przechowywanie jest dopuszczalne w -50 °C do +85 °C przy wilgotności 10-95 % RH. Konstrukcja jest odporna na wibracje 10-500 Hz przy 5 G przez 10 min na każdą oś. Średni czas między awariami MTBF to 238,8 tys. h wg MIL-HDBK-217F przy 25 °C.

Zgodność obejmuje normy bezpieczeństwa UL60950-1 i TUV EN60950-1, a także wymagania EMC: EN55022 Class B, EN61000-3-2, EN61000-3-3 oraz odporność wg EN61000-4-2,3,4,5,6,8,11, EN55024 i EN61000-6-2 na poziomie ciężkiego przemysłu. Producent deklaruje 5 lat gwarancji, co w połączeniu z szerokim zakresem pracy i solidną ochroną czyni model HRP-150-5 rozwiązaniem do ciągłej pracy w automatyce, sterownikach i systemach dystrybucji 5 V.
