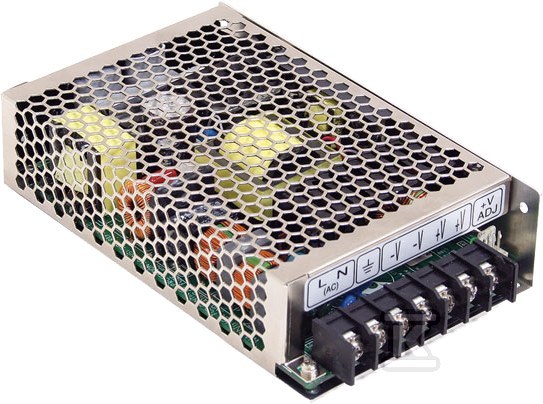

Zasilacz impulsowy 150W 7.5V 20A HRP-150-7.5

Kompaktowy zasilacz impulsowy do zabudowy o mocy 150 W

Zasilacz impulsowy MEAN WELL serii HRP-150 to modułowe źródło do wbudowania o napięciu wyjściowym 7,5 V DC i prądzie do 20 A, zapewniające moc 150 W w bardzo zwartej obudowie. Przeznaczony jest do instalacji w końcowych urządzeniach przemysłowych, gdzie liczy się wysoka gęstość mocy, szeroki zakres pracy i stabilne zasilanie przy uniwersalnym wejściu AC/DC. Aktywna korekcja współczynnika mocy i wysoka sprawność sprawiają, że urządzenie pracuje z ograniczoną emisją ciepła, a metalowa, zamknięta obudowa z zaciskami śrubowymi ułatwia montaż w obudowie klienta.

Budowa i parametry pracy

Obudowa ma wymiary 159 mm x 97 mm x 38 mm i masę 0,61 kg, co pozwala na zabudowę w ciasnych szafach sterowniczych i rozdzielnicach. Zasilacz akceptuje uniwersalne napięcie wejściowe 85 ... 264 V AC oraz 120 ... 373 V DC, dzięki czemu nadaje się do sieci przemysłowych i zasilania z akumulatorów. Zakres regulacji napięcia wyjściowego wynosi 6,8 ... 9 V DC, a nominalne parametry to 7,5 V DC przy 20 A.

Praca w temperaturze od -40 ... 70 °C jest możliwa dzięki sprawności na poziomie 87 % i aktywnej funkcji PFC z współczynnikiem PF > 0,95. Połączenia wykonane są na listwie zaciskowej, co przyspiesza okablowanie na etapie montażu. Kompaktowa forma serii HRP-150 łączy się z niską emisją ciepła i stabilną pracą w warunkach zmiennego obciążenia.

Ochrona i niezawodność

Urządzenie posiada komplet zabezpieczeń typowych dla zastosowań przemysłowych: ochronę przed przeciążeniem OPP, przepięciem OVP, zwarciem SCP, przegrzaniem OTP oraz zabezpieczenie brown-out BOP. W trybie przeciążenia zastosowano algorytm hiccup z automatycznym powrotem do pracy po ustąpieniu przyczyny, co ogranicza ryzyko uszkodzenia podłączonego odbiornika.

Zgodność z normami UL62368-1, TUV BS EN/EN62368-1 oraz AS/NZS62368.1 i deklaracja RoHS potwierdzają spełnienie wymagań bezpieczeństwa dla sprzętu elektronicznego. Producent deklaruje 5-letnią gwarancję, co w praktyce przekłada się na przewidywalną eksploatację w automatyce, telekomunikacji i oświetleniu LED.

Zastosowania i montaż

Dzięki jednemu wyjściu i konstrukcji do zabudowy zasilacz sprawdza się w systemach komunikacji oraz zasilaniu taśm LED wymagających stabilnego 7,5 V DC. Metalowe zamknięte wykonanie i szeroki zakres temperatur pracy ułatwiają montaż w obudowach.

• wysoka gęstość mocy w obudowie 159 mm x 97 mm x 38 mm
• uniwersalne wejście AC 85 ... 264 V i DC 120 ... 373 V
• aktywna PFC i sprawność 87 % dla mniejszej emisji ciepła
• automatyczny powrót po przeciążeniu i zabezpieczenia OVP/SCP/OTP/OPP/BOP
• praca od -40 ... 70 °C

Rozwiązanie jest przeznaczone do wbudowania w końcowe urządzenia, a nie do pracy jako samodzielny zasilacz biurkowy.
