Zasilacz impulsowy 168W 4.2V 40A UHP-200R-4.2

Konstrukcja i parametry elektryczne

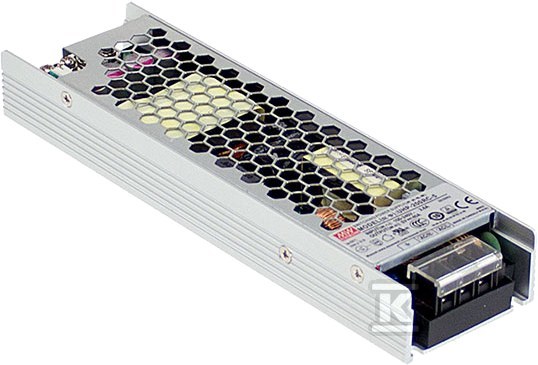

Seria UHP-200R to slim-line'owe zasilacze impulsowe przeznaczone do zabudowy, oferujące moc znamionową 168W przy napięciu wyjściowym 4.2V i prądzie do 40A. Wyróżniają się ultracienką obudową o wysokości zaledwie 26mm (194×55×26mm) oraz metalową obudową zapewniającą skuteczne odprowadzanie ciepła.

Zasilacz pracuje w trybie constant voltage, co oznacza stabilne napięcie wyjściowe niezależnie od obciążenia w zakresie mocy znamionowej. Producent przewidział możliwość regulacji napięcia w zakresie ±10%, co pozwala na dopasowanie do specyficznych wymagań aplikacji - dla wersji 4.2V daje to realny zakres 3.78-4.62V.

Seria charakteryzuje się wysoką sprawnością energetyczną na poziomie 90%, a wbudowany układ aktywnej korekcji współczynnika mocy (PFC) zapewnia PF ?0.94 przy pełnym obciążeniu na230VAC. Zasilacz toleruje szeroki zakres napięć wejściowych - 90-264VAC lub 127-370VDC - oraz wytrzymuje udary do 300VAC przez 5 sekund, co jest istotne w środowiskach przemysłowych z niestabilną siecią.

Praca bez wentylatora (fanless design) eliminuje hałas i punkty potencjalnego uszkodzenia mechanicznego, jednocześnie wymagając jednak odpowiedniego montażu na aluminiowej płycie rozpraszającej ciepło - producent zaleca płytę o wymiarach minimum podanych w specyfikacji oraz zachowanie 5cm odstępu wokół urządzenia dla prawidłowej konwekcji.

Funkcje specjalne i zabezpieczenia

Suffix R w oznaczeniu modelu oznacza wbudowane funkcje profesjonalne:

• Funkcja redundancji - dwa zasilacze UHP-200R można połączyć równolegle, tworząc system rezerwowy N+1. Gdy jeden moduł zawiedzie, drugi automatycznie przejmuje obciążenie bez przerwy w zasilaniu.
• Sygnał DC OK - optoisolowany styk informujący o stanie wyjścia; umożliwia monitoring pracy przez system sterowania lub PLC.

Jeśli chodzi o zabezpieczenia, producent przewidział pełen pakiet:

Typ	Charakterystyka
Przeciwzwarciowe	Hiccup mode - samoczynny powrót po usunięciu zwarcia
Przeciwprzeciążeniowe	Aktywacja przy 110-140% mocy znamionowej, hiccup mode
Przepięciowe	Wyłączenie przy 4.62-5.46V, restart po resecie zasilania
Termiczne	Wyłączenie przy przegrzaniu, samoczynny powrót po schłodzeniu

Dodatkowo zasilacz wyposażono w diodę LED sygnalizującą włączenie oraz funkcję 150% peak load capability przez 100ms, pozwalającą na obsługę chwilowych skoków obciążenia bez wyzwalania zabezpieczeń.

Norma i warunki pracy

Urządzenie spełnia rygorystyczne normy bezpieczeństwa:

• UL62368-1, TUV EN62368-1, EN60335-1, CCC GB4943, EAC TP TC 004, BSMI CNS14336-1
• Konstrukcja referencyjna zgodna z EN61558-1 i EN61558-2-16

Pod względem kompatybilności elektromagnetycznej:

• Emisja: EN55032 Class B, GB9254 Class B - wystarczająca do większości zastosowań komercyjnych i przemysłowych
• Odporność: EN61000-4-* (poziom przemysłowy ciężki), EN61000-6-2

Izolacja galwaniczna między obwodami wynosi odpowiednio:

• Wejście - Wyjście: 3.75kVAC
• Wejście - Masa obudowy (FG): 2kVAC
• Wyjście - Masa obudowy (FG): 1.25kVAC

Zasilacz pracuje w temperaturze otoczenia od -30°C do +70°C (przy konwekcji naturalnej), przy wilgotności względnej do 95% RH bez kondensacji. Może być eksploatowany na wysokościach do 5000m n.p.m. Średni czas bezawaryjnej pracy szacowany na ponad 257000 godzin według MIL-HDBK-217F przy temperaturze 25°C.

Zastosowania praktyczne

Niskie napięcie wyjściowe (4.2V) oraz wysoki prąd (40A) czynią ten zasilacz idealnym do ładowania akumulatorów litowo-jonowych (napięcie końcowe ładowania Li-Ion to typowo 4.2V/ogniwo) oraz zasilania układów elektronicznych wymagających stabilnego źródła niskiego napięcia - np. modułów IoT, minikomputerów przemysłowych czy sterowników embedded.

Systemy telekomunikacyjne, serwerownie edge computing, automatyka procesowa oraz instalacje LED klasy premium to typowe środowiska gdzie funkcja redundancji N+1 znajduje zastosowanie.

Montaż wymaga płyty aluminiowej pod spodem dla odprowadzania ciepła; producent podaje dokładne wymiary płyty montażowej oraz momenty dokręcania śrub M3 (5 Kgf·cm dla TB1/TB3/TB2; 8 Kgf·cm dla uchwytu).
