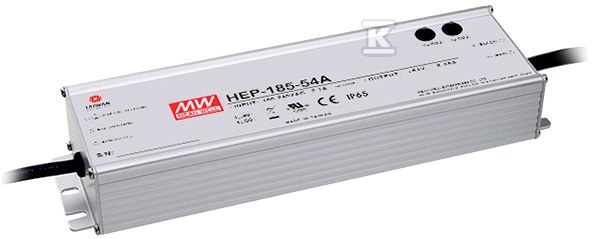

Zasilacz impulsowy 185W 54V 3.45A HEP-185-54A

Zasilacz impulsowy przemysłowy 185 W do pracy w warunkach ekstremalnych

Zasilacz serii HEP-185 to jednostka przeznaczona do ciągłej pracy w środowiskach o wysokiej wilgotności, zapyleniu, obecności olejów i silnych wibracjach. Model z nominalnym napięciem wyjściowym 54 V i prądem 3,45 A zapewnia moc ok. 186 W przy zachowaniu stabilności parametrów w szerokim zakresie temperatur. Konstrukcja bez wentylatora, obudowa aluminiowa i pełne zalanie żywicą przewodzącą ciepło pozwalają na chłodzenie konwekcyjne i utrzymanie sprawności do 94 % bez aktywnej wentylacji. Urządzenie jest projektowane jako element instalacji przemysłowych, telekomunikacyjnych i reklamowych, gdzie wymagana jest odporność na przepięcia i długi czas bezawaryjnej pracy.

Konstrukcja i ochrona środowiskowa

Obudowa wykonana jest z aluminium i wypełniona jest ciepłoprzewodzącym silikonem, co zapewnia odprowadzanie ciepła z elementów mocy i jednocześnie izolację od czynników zewnętrznych. Standardowo zasilacz ma klasę szczelności IP65, a w wersji Blank dostępna jest opcja IP68 z kablowym przyłączeniem wejścia/wyjścia. Dzięki temu jednostka pracuje w pyłach, przy zachlapaniu i w warunkach wysokiej wilgotności 20 ~ 95 % RH bez kondensacji.

Zakres pracy od -55 °C do +70 °C przy chłodzeniu swobodną konwekcją pozwala na montaż w szafach bez klimatyzacji, na zewnątrz oraz w obiektach górniczych i petrochemicznych. Zasilacz wytrzymuje test wibracyjny 20 ~ 500 Hz przy 10 G przez 72 minuty w osiach X, Y, Z i jest odporny na impulsy przepięciowe do 6 kV. Dopuszczalna wysokość pracy sięga 5000 m n.p.m. z deratingiem temperaturowym.

Wymiary 228 mm × 68 mm × 38,8 mm, masa 1,15 kg. W wersji A napięcie i prąd wyjściowy można regulować wewnętrznym potencjometrem dostępnym po zdjęciu gumowej zaślepki, co pozwala na dopasowanie do konkretnego odbiornika bez zmiany modelu.

Parametry elektryczne i niezawodność

Wejście akceptuje uniwersalny zakres AC 90 ~ 264 V AC, z możliwością pracy operacyjnej do 277 V AC oraz DC 128 ~ 370 V DC, 390 V DC operacyjnie, przy częstotliwości 47 ~ 63 Hz. Zintegrowany aktywny PFC zapewnia współczynnik mocy >0,98 przy 115 V AC i >0,95 przy 230 V AC. Typowy prąd pobierany to ok. 0,8 A przy 230 V AC i 0,7 A przy 277 V AC.

Wyjście nominalne 54 V jest stabilizowane z tolerancją ±1,0 %, regulacją liniową ±0,5 % i regulacją obciążeniową ±0,5 %. Zakres regulacji napięcia wynosi 49 ~ 58 V, a prądu 1,72 ~ 3,45 A. Tętnienia i szumy nie przekraczają 200 mV p-p. Czas narastania to ok. 500 ms przy 230 V AC i 1000 ms przy 115 V AC, a czas podtrzymania przy pełnym obciążeniu to ok. 16 ms przy 230 V AC.

Zabezpieczenia obejmują ograniczenie prądowe przy zwarciu z automatycznym powrotem, zabezpieczenie przeciążeniowe, zabezpieczenie przeciwprzepięciowe z wyłączeniem i samoczynnym powrotem oraz zabezpieczenie termiczne. Izolacja wejście-wyjście 3,75 kV AC, wejście-PE 2 kV AC, wyjście-PE 1,5 kV AC, rezystancja izolacji >100 M? przy 500 V DC.

Zgodność obejmuje UL62368-1, IEC62368-1 oraz wymagania EMC dla przemysłu lekkiego. Średni czas między awariami deklarowany jest na poziomie 1967,4 k h wg Telcordia SR-332 oraz 164,2 k h wg MIL-HDBK-217F w 25 °C. Producent deklaruje 6 lat gwarancji.

Zastosowania i montaż

Urządzenie sprawdza się w telekomunikacji zewnętrznej, elektronicznych tablicach reklamowych i billboardach, instalacjach na zewnątrz budynków oraz w obiektach petrochemicznych i szybach górniczych, gdzie wymagana jest odporność na warunki atmosferyczne i mechaniczne.

Przyłącza wejściowe i wyjściowe prowadzone są kablami SJTW 14 AWG × 2C dla sieci i 18 AWG × 3C dla wyjścia, z oznaczeniem żył AC/L brązowy, AC/N niebieski, FG zielono-żółty, +V czerwony, -V czarny.

Dzięki szerokiemu zakresowi wejściowemu zasilacz współpracuje zarówno z siecią 115 V AC, 230 V AC jak i z zasilaniem DC z baterii lub paneli, co ułatwia budowę redundantnych systemów zasilania w instalacjach przemysłowych i obiektach krytycznych.
