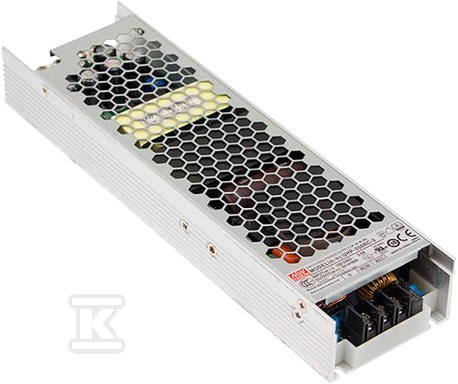

Zasilacz impulsowy 198W 3.3V 60A UHP-350-3.3

Kompaktowy zasilacz impulsowy 3,3 V 60 A do automatyki i sterowania przemysłowego

Seria UHP-350 to zasilacz impulsowy o niskim profilu 31 mm, przeznaczony do pracy bez wentylatora w warunkach przemysłowych. Wersja UHP-350-3.3 dostarcza napięcie 3,3 V przy prądzie znamionowym 60 A, co daje moc 198 W. Pełen zakres wejściowy 90 ~ 264 V AC oraz 127 ~ 370 V DC, wbudowany aktywny PFC i wysoka sprawność typowa 88,5 % pozwalają na stabilną pracę w instalacjach z różnymi sieciami zasilającymi. Konstrukcja bez wentylatora, szeroki zakres temperatur pracy i komplet funkcji ochronnych czynią go rozwiązaniem dla szaf sterowniczych, maszyn automatyki i systemów kontroli, gdzie liczy się gęste upakowanie i bezobsługowa praca.

Konstrukcja, chłodzenie i parametry pracy

Obudowa ma wymiary 220 mm x 62 mm x 31 mm i jest chłodzone konwekcyjnie, bez ruchomych części. Dzięki temu zasilacz pracuje w zakresie -30 ? do +70 ? bez wentylatora, przy wilgotności 20 ~ 95 % RH bez kondensacji. Przechowywanie jest możliwe w -40 ? do +85 ? przy 10 ~ 95 % RH. Urządzenie wytrzymuje wibracje 10 ~ 500 Hz przy 5 G przez 10 min na cykl, 60 min łącznie, oraz impulsy przepięciowe do 300 V AC przez 5 s. Dopuszczalna wysokość pracy to do 5000 m n.p.m.

Wejście akceptuje 47 ~ 63 Hz, typowy prąd AC to 4 A/115 V AC i 2 A/230 V AC, prąd rozruchowy cold start 30 A/115 V AC; 60 A/230 V AC, prąd upływu <0,75 mA/240 V AC. Czas podtrzymania to typowo 10 ms/230 V AC i 10 ms/115 V AC, a czas startu i narastania to 2000 ms, 80 ms/230 V AC; 3000 ms, 80 ms/115 V AC przy pełnym obciążeniu.

Wyjście 3,3 V jest regulowane w zakresie 3,2 ~ 3,5 V, z tolerancją napięcia ±2,0 %, regulacją liniową ±0,5 % i regulacją obciążeniową ±1,0 %. Współczynnik temperaturowy wynosi ±0,03 %/? w 0 ~ 50 ?. Tętnienia i szumy są ograniczone do max 150 mV p-p. Współczynnik mocy to typowo PF>0,94/230 V AC i PF>0,98/115 V AC przy pełnym obciążeniu. Wskaźnik LED sygnalizuje załączenie zasilania, a opcjonalnie dostępny jest sygnał DC OK oraz funkcja redundantna.

Ochrona, niezawodność i zgodność normowa

Zasilacz ma wbudowane zabezpieczenia przeciw zwarciu, przeciążeniu, przepięciu i przegrzaniu. Przeciążenie 110 ~ 140 % mocy znamionowej działa w trybie hiccup z automatycznym powrotem po usunięciu przyczyny. Zabezpieczenie przeciw przepięciu odcina wyjście w zakresie 3,8 ~ 4,6 V, a zabezpieczenie termiczne wyłącza napięcie wyjściowe i automatycznie przywraca je po ochłodzeniu.

Izolacja wejście-wyjście wytrzymuje 3,75 kV AC, wejście-FG 2 kV AC, wyjście-FG 1,25 kV AC, a rezystancja izolacji to 100 M? przy 500 V DC/25 ?/70 % RH. Spełnia wymagania bezpieczeństwa UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1, BS EN/EN61558-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004 oraz BIS IS13252. Kompatybilność elektromagnetyczna obejmuje emisję zgodną z BS EN/EN55032, GB17625.1, GB/T 9254.1, klasa B, oraz odporność zgodną z BS EN/EN61000-4-2,3,4,5,6,8,11 i BS EN/EN61000-6-2 na poziomie ciężkiego przemysłu. Deklarowana niezawodność to MTBF min 1791,2 k h wg Telcordia SR-332 oraz 253,4 k h wg MIL-HDBK-217F w 25 ?. Producent deklaruje 3 lata gwarancji. Masa jednostkowa to 0,68 kg.

Zastosowania i korzyści instalacyjne

Niskoprofilowa, bezwentylatorowa budowa pozwala na montaż w ciasnych szafach i liniach maszyn, gdzie każdy milimetr ma znaczenie. Szeroki zakres temperatur i odporność na wibracje 5 G sprawdzają się w automatyce przemysłowej, systemach sterowania, napędach i rozbudowanych instalacjach rozproszonych.

Pełny zakres wejściowy i wysoki współczynnik mocy ułatwiają integrację z sieciami 115 V AC i 230 V AC bez dodatkowych przekształtników. Opcjonalny sygnał DC OK umożliwia nadzór stanu zasilania w systemach redundantnych. Dzięki konwekcyjnemu chłodzeniu i stabilnej regulacji napięcia zasilacz utrzymuje parametry wyjściowe przy zmianach obciążenia i temperatury, co jest istotne w sterowaniu czujnikami, przetwornikami i modułami logicznymi pracującymi na niskim napięciu 3,3 V.
