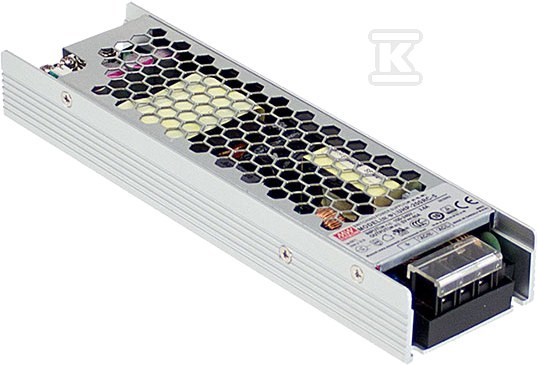

Zasilacz impulsowy 200W 12V 16.7A UHP-200R-12

Bezwentylatorowy zasilacz impulsowy o profilu slim

Seria UHP-200R to kompaktowe zasilacze impulsowe przeznaczone do zabudowy w urządzeniach przemysłowych i komercyjnych. Wersja UHP-200R-12 dostarcza napięcie 12V przy prądzie 16,7A, osiągając moc szczytową 200,4W. Charakterystyczną cechą całej serii jest smukła obudowa o wysokości zaledwie 26mm - jeden z najniższych profili w ofercie Mean Well w tej klasie mocy. Metalowa obudowa zapewnia skuteczne ekranowanie elektromagnetyczne i ułatwia odprowadzanie ciepła do zewnętrznego radiatora.

Konstrukcja mechaniczna

Zasilacz pracuje całkowicie bez wentylatora, co eliminuje ryzyko awarii mechanicznych i pozwala na instalację w środowiskach zapylonych lub wilgotnych - tam, gdzie nawiewanie zewnętrznego powietrza byłoby problemem. Odprowadzanie ciepła odbywa się przez przyleganie do aluminiowej płyty montażowej (lub obudowy urządzenia docelowego). Producent zaleca płytę o wymiarach minimum 194×55mm, zamontowaną centralnie na spodzie zasilacza, z równą i gładką powierzchnią lub warstwą pasty termoprzewodzącej.

Przy projektowaniu instalacji trzeba też zachować minimum 5cm przestrzeni wentylacyjnej wokół jednostki - inaczej krzywa deratingu nie będzie dotrzymana i moc wyjściowa spadnie poniżej specyfikacji.

Wymiary jednostki to 194×55×26mm (długość × szerokość × wysokość), masa wynosi 0,468kg. Podłączenie AC realizowane jest przez listwę zaciskową TB1 (DEGSON), wyjście DC przez TB2/TB3 (Mean Well). Sygnał DC OK dostępny jest przez złącze JST B2B-PH-K-S. Zalecany moment dokręcenia śrub mocujących to 5Kgf·cm dla otworów płaszczyzny montażowej i 8Kgf·cm dla listew zaciskowych AC/DC - zapobiega to luzowaniu się połączeń podczas transportu lub wibracji.

Parametry elektryczne

Zasilacz akceptuje pełen zakres napięć wejściowych 90-264VAC (lub 127-370VDC), co pozwala stosować go na rynkach międzynarodowych bez zmian konstrukcyjnych. Wbudowany układ aktywnej korekcji współczynnika mocy (PFC) zapewnia PF ?0,94 przy pełnym obciążeniu na sieci 230VAC - istotne przy większych instalacjach, gdzie normy EMC wymagają niskiego THD prądu.

Sprawność energetyczna modelu 12V osiąga 93%, co przy mocy nominalnej oznacza straty rzędu kilkunastu watów rozpraszanych jako ciepło. Niższe napięcia wyjściowe (3,3V czy 5V) mają sprawność nieco niższą ze względu na wyższe straty na prostowniku diodowym.

Tolerancja napięcia wyjściowego wynosi ±1%, tętnienia i szumy są ograniczone do 240mVp-p. Regulacja napięcia wyjściowego jest możliwa w zakresie ±10% za pomocą potencjometru SVR na płycie czołowej - przydatne przy kompensacji spadków napięcia na długich przewodach.

Wbudowana funkcja redundancji umożliwia połączenie dwóch zasilaczy UHP-200R równolegle tworząc układ rezerwowy N+1 - gdy jeden moduł zawiedzie, drugi automatycznie przejmuje obciążenie bez przerwy w zasilaniu systemu. Dodatkowo moduł oferuje wyjście sygnalizacyjne DC OK (przekaźnik optocouplerowy: styk otwarty przy awarii), pozwalające na zdalny monitoring stanu zasilania przez sterownik PLC lub system SCADA.

Zabezpieczenia

Układ chroni obwód przed przeciążeniem (tryb Hiccup - automatyczny restart po usunięciu awarii), przepięciem na wyjściu (odłączenie napięcia wyjściowego), przegrzaniem (odłączenie; restart po ostygnięciu), zwarciem oraz udarem napięciowym wejścia - tolerowany skok do 300VAC przez 5 sekund.

Średni czas bezawaryjnej pracy MTBF wynosi 257 000 godzin według normy MIL-HDBK-217F (przy temperaturze case 25°C). Wytrzymałość dielektryczna między wejściem a wyjściem to 3,75kVAC, izolacja wejście-masa 2kVAC, wyjście-masa 1,25kVAC. Obudowa jest odporna na wibracje - testowana przy 5G przez godzinę na każdej osi X/Y/Z w paśmie 10-500Hz.

Zasilacz jest certyfikowany przez TÜV Rheinland i spełnia szereg standardów międzynarodowych: UL62368-1, EN62368-1 oraz EN60335-1 dla bezpieczeństwa elektrycznego; EN55032 Class B dla emisji EMC; EN61000-4-2/3/4/5/6/8/11 oraz EN61000-6-2 dla odporności EMC; CCC GB4943 dla rynku chińskiego.

Producent zaleca traktowanie zasilacza jako komponentu przeznaczonego do zabudowy - finalny produkt musi ponownie przejść weryfikację EMC jako całość systemu.
