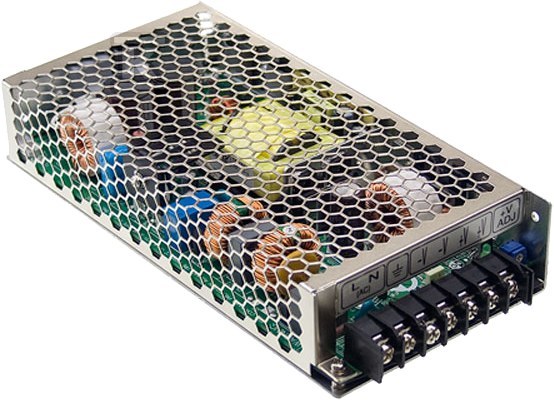

Zasilacz impulsowy 200W 36V 5.7A HRP-200-36

Zasilacz impulsowy 200 W 36 V do montażu w szafie 1U z szerokim zakresem wejściowym

Zasilacz impulsowy o mocy 200 W z napięciem wyjściowym 36 V i prądem znamionowym 5,7 A przeznaczony jest do pracy w instalacjach wymagających stabilnego źródła DC w ograniczonej przestrzeni. Uniwersalny zakres wejściowy 85 V ~ 264 V AC oraz 120 V ~ 370 V DC pozwala na zasilanie z sieci jednofazowej i z obwodów DC bez dodatkowych przetwornic. Wbudowana korekcja współczynnika mocy zapewnia PF > 0,95 przy 230 V AC i PF > 0,99 przy 115 V AC w pełnym obciążeniu, a sprawność typowa sięga 89 %. Urządzenie pracuje w chłodzeniu swobodną konwekcją, bez wentylatora, co ogranicza awaryjność i poziom hałasu.

Budowa i montaż w ograniczonej przestrzeni

Obudowa o wymiarach 199 mm × 98 mm × 38 mm mieści się w profilu 1U, wysokość 38 mm ułatwia zabudowę w szafach rack i rozdzielnicach o ograniczonej głębokości. Masa netto 0,77 kg. Klasa ochrony IP20 i konstrukcja w obudowie są typowe dla zastosowań wewnętrznych. Wbudowana funkcja ograniczenia prądu wyjściowego oraz kompensacja spadku napięcia na przewodach dzięki funkcji zdalnego pomiaru pozwalają utrzymać stabilne napięcie w punkcie obciążenia nawet przy dłuższym okablowaniu.

Parametry pracy i stabilność wyjścia

Napięcie wyjściowe nominalne 36 V można regulować w zakresie 28,8 V ~ 39,6 V potencjometrem wewnętrznym, co daje elastyczność doboru poziomu pracy dla różnych odbiorników. Dokładność napięcia wynosi ±1,0 %, a stabilność względem zmian napięcia wejściowego to ±0,2 %, a względem obciążenia ±0,5 %. Tętnienia i szumy nie przekraczają 250 mV p-p w paśmie 20 MHz. Zakres prądu pracy 0 ~ 5,7 A przy mocy znamionowej 205,2 W zapewnia pełne wykorzystanie mocy przy typowych obciążeniach. Czas gotowości to ok. 1000 ms przy 230 V AC i 2500 ms przy 115 V AC, czas narastania ok. 50 ms, a czas podtrzymania napięcia ok. 16 ms przy pełnym obciążeniu. Urządzenie wytrzymuje impuls napięcia 300 V AC przez 5 s i pracuje w zakresie częstotliwości 47 Hz ~ 63 Hz.

Ochrona, bezpieczeństwo i warunki środowiskowe

Zintegrowane zabezpieczenia obejmują zwarcie wyjścia, przeciążenie w zakresie 105 % ~ 135 % mocy nominalnej z ograniczeniem prądu i automatycznym powrotem po usunięciu przyczyny, nadnapięcie 41,4 V ~ 48,6 V z wyłączeniem wyjścia i automatycznym restartem po przywróceniu zasilania oraz przegrzanie z wyłączeniem i automatycznym powrotem po obniżeniu temperatury. Izolacja wejście-wyjście 3 kV AC, wejście-obudowa 2 kV AC, wyjście-obudowa 0,5 kV AC oraz rezystancja izolacji 100 M? przy 500 V DC spełniają wymagania norm bezpieczeństwa UL62368-1, TUV BS EN/EN62368-1, IEC62368-1, AS/NZS62368.1 i EAC TP TC 004. Kompatybilność elektromagnetyczna zgodna z BS EN/EN55032 klasa B oraz odporność na zakłócenia wg BS EN/EN61000-4-2,3,4,5,6,8,11, poziom przemysłowy heavy industry. Praca w temperaturze -40 °C ~ +70 °C z deratingiem, wilgotność 20 % ~ 90 % RH bez kondensacji, przechowywanie -40 °C ~ +85 °C, 10 % ~ 95 % RH. Odporność na wibracje 10 Hz ~ 500 Hz, 5 G przez 60 minut w osiach X, Y, Z. Deklarowana niezawodność MTBF 1 830 600 godzin wg Telcordia SR-332 oraz 209 500 godzin wg MIL-HDBK-217F przy 25 °C.
