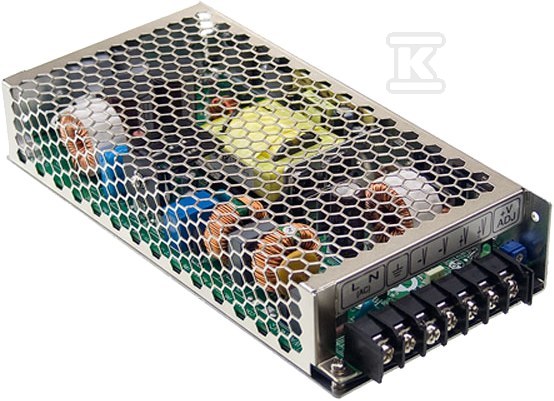

Zasilacz impulsowy 200W 48V 4.3A HRP-200-48

Zasilacz impulsowy do zabudowy 48 V o mocy 200 W z aktywną korektą PFC

Zasilacz w metalowej obudowie o niskim profilu 1U przeznaczony do montażu w szafach przemysłowych i rozdzielnicach. Wysokość 38 mm, wymiary 199 x 98 x 38 mm i masa 0,77 kg pozwalają na zabudowę w miejscach ograniczonych przestrzennie, a chłodzenie w otwartym obiegu powietrza eliminuje potrzebę wentylatorów. Szeroki zakres wejściowy 85 ~ 264 V AC oraz 120 ~ 370 V DC i częstotliwość 47 ~ 63 Hz ułatwiają pracę w instalacjach z niestabilnym zasilaniem. Wbudowana aktywna korekcja współczynnika mocy zapewnia PF >0,95 przy 230 V AC i PF >0,99 przy 115 V AC, a typowa sprawność sięga 89 %.

Budowa, montaż i parametry pracy

Obudowa 199 x 98 x 38 mm umożliwia montaż na płycie montażowej, a dzięki niskiej wysokości 38 mm urządzenie mieści się w standardowych szynach 1U. Złącza śrubowe i możliwość podłączenia sondy Remote Sense pozwalają skompensować spadek napięcia na długich przewodach. Zakres regulacji napięcia wyjściowego 40,8 ~ 55,2 V obejmuje nominalne 48 V, a prąd wyjściowy w zakresie 0 ~ 4,3 A daje moc znamionową 206,4 W. Tolerancja napięcia ±1,0 %, regulacja liniowa ±0,5 % i regulacja obciążeniowa ±0,5 % utrzymują stabilność zasilania. Tętnienia i szumy do 250 mV p-p przy pomiarze 20 MHz są typowe dla tej klasy zasilaczy impulsowych.

Czas startu to ok. 1000 ms i 50 ms przy 230 V AC oraz 2500 ms i 50 ms przy 115 V AC, a czas podtrzymania wynosi ok. 16 ms przy pełnym obciążeniu. Prąd rozruchowy to ok. 35 A przy 115 V AC i 70 A przy 230 V AC, a prąd upływu jest poniżej 1,2 mA przy 240 V AC. Współczynnik temperaturowy ±0,03 %/°C w zakresie 0 ~ 50 °C ogranicza dryft napięcia w zmiennych warunkach otoczenia.

Ochrona, niezawodność i zgodność

Zabezpieczenia obejmują ograniczenie prądowe w trybie stałego prądu z automatycznym powrotem po usunięciu usterki, zabezpieczenie przeciwprzepięciowe z wyłączeniem napięcia wyjściowego i koniecznością ponownego załączenia zasilania oraz zabezpieczenie termiczne z automatycznym powrotem po ochłodzeniu. Zakres pracy w przeciążeniu 105 ~ 135 % mocy znamionowej jest obsługiwany przez układ O.L.P. Odporność na wibracje 10 ~ 500 Hz przy 5 G przez 10 min na cykl, 60 min w każdej osi X, Y, Z zwiększa odporność w aplikacjach mobilnych i przemysłowych.

Warunki pracy to temperatura -40 ~ +70 °C z deratingiem zgodnie z charakterystyką, wilgotność 20 ~ 90 % RH bez kondensacji oraz temperatura przechowywania -40 ~ +85 °C przy 10 ~ 95 % RH. Izolacja I/P-O/P 3 kV AC, I/P-FG 2 kV AC, O/P-FG 0,5 kV AC oraz rezystancja izolacji 100 M? przy 500 V DC spełniają wymagania dla urządzeń do zabudowy. Średni czas między awariami podany przez producenta to min. 1830,6 k h wg Telcordia SR-332.

Zgodność obejmuje UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS62368.1 oraz IEC62368-1. Emisja EMC spełnia BS EN/EN55032 klasa B, BS EN/EN61000-3-2,-3, EAC TP TC 020, a odporność EMC BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035 poziom ciężki przemysł. Producent deklaruje 5 lat gwarancji.

Zastosowania w automatyce, telekomunikacji i systemach LED

Stabilne 48 V z aktywnym PFC i szerokim wejściem sprawiają, że zasilacz sprawdza się w szafach telekomunikacyjnych, systemach monitoringu i sterowania maszynowego, gdzie wymagana jest odporność na skoki sieci i długi czas pracy. Funkcja Remote Sense jest przydatna przy zasilaniu rozproszonych odbiorników LED, paneli informacyjnych i precyzyjnych przyrządów pomiarowych, gdzie spadek napięcia na kablu ma znaczenie. Niski profil i chłodzenie bez wentylatora ułatwiają montaż w zamkniętych obudowach z ograniczoną wentylacją, a szeroki zakres temperatur pracy pozwala na instalację w nieogrzewanych pomieszczeniach technicznych i na zewnątrz w osłonach.
