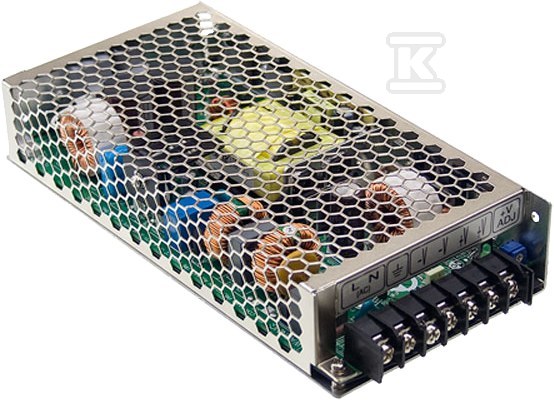

Zasilacz impulsowy 200W 5V 35A HRPG-200-5
Kompaktowe źródło zasilania 5 V o mocy 200 W do zastosowań przemysłowych
Zasilacz impulsowy serii HRPG o mocy 200 W i napięciu wyjściowym 5 V zapewnia stabilny prąd do 35 A w obudowie o wymiarach 199 × 98 × 38 mm. Konstrukcja przeznaczona jest do pracy ciągłej w instalacjach przemysłowych, automatyki, urządzeń wymagających szerokiego zakresu napięcia wejściowego oraz odporności na warunki środowiskowe. Model HRPG-200-5 pracuje z wejściem 85 ~ 264 V AC lub 120 ~ 370 V DC w zakresie częstotliwości 47 ~ 63 Hz, co pozwala na zasilanie z sieci jednofazowej i z obwodów prądu stałego bez dodatkowych przetwornic.
Wyjście jest stabilizowane w zakresie regulacji 4,3 ~ 5,8 V, a typowa wartość tętnień i szumów dla wersji 5 V wynosi 90 mV p-p. Współczynnik mocy przekracza 0,95 przy 230 V AC i 0,99 przy 115 V AC w pełnym obciążeniu. Prąd rozruchowy wynosi 35 A przy 115 V AC i 70 A przy 230 V AC, a prąd upływu jest poniżej 1,2 mA przy 240 V AC. Funkcja zdalnego włączania/wyłączania RC+/RC- pozwala na sterowanie zasilaniem napięciem 4 ~ 10 V lub stanem otwartym dla załączenia oraz 0 ~ 0,8 V lub zwarciem dla wyłączenia.
Uniwersalna praca i regulacja napięcia
Zasilacz akceptuje szeroki zakres napięcia wejściowego, co ułatwia instalację w miejscach z niestabilną siecią i w systemach z zasilaniem awaryjnym DC. Zakres pracy -40 ~ +70 ? z deratingiem oraz wilgotność 20 ~ 90 % RH bez kondensacji pozwalają na montaż w szafach sterowniczych i pomieszczeniach technicznych. Wbudowany układ korekcji współczynnika mocy ogranicza oddziaływanie na sieć, a czas podtrzymania przy pełnym obciążeniu wynosi 1000 ms przy 230 V AC i 2500 ms przy 115 V AC.
- stabilne napięcie 5 V przy prądzie do 35 A, moc 200 W
- regulacja wyjścia 4,3 ~ 5,8 V dla dopasowania do tolerancji obciążenia
- zdalne sterowanie załączeniem i wyłączeniem bez dodatkowych przekaźników
- praca z AC i DC na wejściu, brak konieczności przełączania
Ochrona, niezawodność i warunki środowiskowe
Bezpieczeństwo pracy zapewnia kilka niezależnych zabezpieczeń. Przy przeciążeniu 105 ~ 135 % mocy znamionowej układ ogranicza prąd w trybie constant current limiting i automatycznie wraca do pracy po usunięciu przyczyny. Zabezpieczenie przeciwprzepięciowe odcina napięcie wyjściowe, a po ponownym podłączeniu zasilania następuje powrót do pracy. Ochrona termiczna wyłącza wyjście przy przegrzaniu i automatycznie przywraca je po obniżeniu temperatury.
Izolacja wejście-wyjście 3 kV AC, wejście-obudowa 2 kV AC i wyjście-obudowa 0,5 kV AC oraz rezystancja izolacji 100 M ? przy 500 V DC i 25 ? / 70 % RH zwiększają odporność na przepięcia i zakłócenia. Współczynnik temperaturowy napięcia wyjściowego wynosi ±0,03 %/? w zakresie 0 ~ 50 ?. Odporność wibracyjna 10 ~ 500 Hz, 5 G przez 10 min na cykl przez 60 min w osiach X, Y, Z pozwala na montaż w urządzeniach mobilnych i maszynach.
Zgodność z normami i budowa
Urządzenie spełnia wymagania UL62368-1 oraz TUV BS EN/EN62368-1 i jest oznaczone EAC TP TC 004. Zgodność EMC obejmuje BS EN/EN55032 Class B oraz BS EN/EN61000-3-2,-3, a odporność na zakłócenia BS EN/EN61000-4-2,3,4,5,6,8,11 i BS EN/EN55035 na poziomie heavy industry. Dodatkowo deklarowana jest zgodność EAC TP TC 020.
Kompaktowa obudowa 199 × 98 × 38 mm ułatwia montaż bezpośrednio w obudowie urządzenia. Zakres przechowywania -40 ~ +85 ? przy wilgotności 10 ~ 95 % RH pozwala na transport i magazynowanie w trudnych warunkach bez utraty parametrów.
