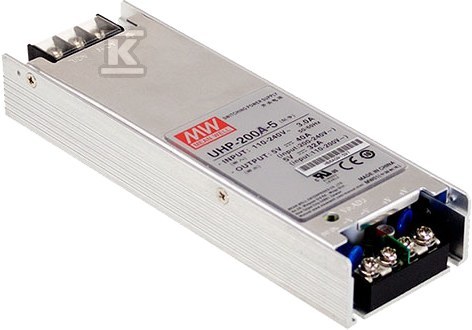

Zasilacz impulsowy 200W 5V 40A UHP-200A-5

od 1 szt.234,28 zł
brutto / szt.
na zamówienie
Indeks Onninen:DAN420
Indeks producenta:UHP-200A-5
EAN:4711232760728
Opakowania zbiorcze:1 / 20 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Moc wyjściowa: 200 W
Napięcie wyjściowe AC 1: 4.2 ... 4.2 V
Napięcie wyjściowe DC 1: 4.2 ... 4.2 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,167 m / 0,055 m / 0,026 m / 0,52 kg
Kod celny:85044082

Zasilacz impulsowy 200W 5V 40A UHP-200A-5

Bezwentylatorowy zasilacz impulsowy do zabudowy

Seria UHP-200A obejmuje zasilacze impulsowe o mocy znamionowej 200W przeznaczone do zabudowy w urządzeniach przemysłowych i komercyjnych. Model UHP-200A-5 dostarcza napięcie wyjściowe 5V przy prądzie do 40A. Konstrukcja bez wentylatora zapewnia cichą pracę - chłodzenie realizowane jest przez swobodną cyrkulację powietrza konwekcyjnego.

Obudowa o wymiarach 167×55×26 mm charakteryzuje się niskim profilem wynoszącym zaledwie 26 mm, co ułatwia integrację w smukłych obudowach urządzeń. Sprawność na poziomie 88,5% przy pełnym obciążeniu ogranicza generowanie ciepła wewnątrz urządzenia docelowego.

Zakres napięcia wejściowego 90-264VAC (lub 127-370VDC) obejmuje standardowe sieci elektroenergetyczne na większości rynków światowych. Wbudowany aktywny układ korekcji współczynnika mocy (PFC) zapewnia PF ?0,95 przy obciążeniu nominalnym - spełnia to wymagania normy EN61000-3-2 dotyczącej zawartości harmonicznych poboru prądu.

Zabezpieczenia i sygnalizacja DC OK

Cztery niezależne mechanizmy ochronne:

  • Przeciwzwarciowe - tryb hiccup z automatycznym powrotem po usunięciu zwarcia,
  • Przeciwprzeciążeniowe - aktywacja przy obciążeniu przekraczającym 110-140% mocy znamionowej, tryb hiccup,
  • Przepięciowe - odcięcie wyjścia przy napięciu 5,6-7,1V, automatyczne wznowienie,
  • Termiczne - wyłączenie przy przegrzaniu; wznowienie następuje po obniżeniu temperatury.

Izolacja galwaniczna między obwodami wynosi I/P-O/P: 3kVAC.

Zasilacz wyposażono w funkcję sygnalizacji stanu wyjścia poprzez złącze CN1 - styk NO informuje o prawidłowym działaniu (DC ok) lub awarii (DC fail). Sygnał może posłużyć do sterowania przekaźnikiem lub optotriakiem w układzie monitoringu systemu.

Normy bezpieczeństwa i warunki pracy

Urządzenie posiada homologacje: UL60950-1, TUV EN60950-1, CCC GB4943. Zakres temperatur pracy sięga od -30°C do +70°C, przy wilgotności względnej 20-90% bez kondensacji.

Emisja elektromagnetyczna zgodna z klasą A normy EN55032 (CISPR32). Odporność EMC potwierdzona zgodnością z EN61000-4-{2,3,4,5,6,8,11} na poziomie przemysłowym (surge 4kV).

Średni czas bezawaryjnej pracy szacowany na 204 000 godzin według MIL-HDBK-217F (przy temperaturze 25°C).

Wymagania montażowe i zastosowania

Prawidłowe odprowadzenie ciepła wymaga zamontowania zasilacza na aluminiowej płycie montażowej zapewniającej kontakt termiczny całej powierzchni obudowy z podłożem. Wokół jednostki należy zachować minimum 5 cm wolnej przestrzeni z każdej strony dla cyrkulacji powietrza.

Moment dokręcania zacisków śrubowych wynosi maksymalnie 8 Kgf·cm dla listwy wejściowej AC oraz wyjściowej DC.

Typowe zastosowania obejmują: wyświetlacze LED (reklamy wielkoformatowe), tablice informacyjne typu running text, ściany wideo LED, kasetony podświetlane oraz systemy automatyki przemysłowej.

Zasilacz jest przeznaczony do instalacji jako komponent końcowego wyrobu - finalne urządzenie musi niezależnie przejść badania EMC potwierdzające zgodność z dyrektywami unijnymi dla danej kategorii produktu.
