Zasilacz impulsowy 35W 15V 2.4A LRS-35-15

Kompaktowy zasilacz impulsowy do zabudowy przemysłowej

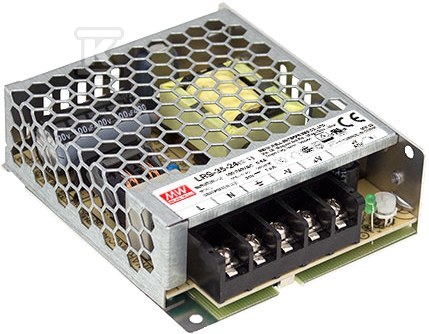

Zasilacz serii LRS-35 to zamknięty impulsowy moduł o niskim profilu 30 mm, przeznaczony do zasilania układów automatyki, sterowników i urządzeń elektronicznych. Obudowa 99 mm × 82 mm × 30 mm z metalową siatką zapewnia odprowadzanie ciepła bez wentylatora, a chłodzenie odbywa się swobodną konwekcją powietrza. Dzięki temu urządzenie pracuje stabilnie w szerokim zakresie temperatur od -30 °C do +70 °C i może być eksploatowane na wysokości do 5000 m.

Wyjście 15 V DC jest stabilizowane z tolerancją ±1 % i prądem znamionowym do 2,4 A, co daje moc nominalną 35 W, w praktyce deklarowaną jako 36 W. Zakres regulacji napięcia wynosi 13,5 V do 18 V, co pozwala dopasować poziom do wymagań zasilanego obwodu. Sprawność typowa to 86 %, a pobór mocy w stanie jałowym jest poniżej 0,5 W, co ogranicza stratne ciepło przy braku obciążenia.

Budowa i parametry pracy

Konstrukcja ma wymiary 99 mm × 82 mm × 30 mm i masę ok. 230 g. Niski profil 1U ułatwia zabudowę w szafach sterowniczych, a możliwość montażu na szynie DIN za pomocą przystawek zwiększa elastyczność instalacji. Zasilacz akceptuje uniwersalny zakres wejściowy 85 V AC do 264 V AC oraz 120 V DC do 373 V DC, przy częstotliwości 47 Hz do 63 Hz. Wytrzymuje impuls napięciowy do 300 V AC przez 5 s i jest odporny na wibracje do 5 G w zakresie 10 Hz do 500 Hz.

Izolacja wejście-wyjście wynosi 3,75 kV AC, wejście-ziemia 2 kV AC, wyjście-ziemia 1,25 kV AC, a rezystancja izolacji przekracza 100 M? przy 500 V DC. Tłumienie zakłóceń na wyjściu to ok. 120 mV p-p. Czas narastania napięcia to ok. 1000 ms przy 230 V AC i 2000 ms przy 115 V AC, a czas podtrzymania to ok. 30 ms przy 230 V AC.

Zabezpieczenia i niezawodność

Wbudowane zabezpieczenia obejmują zwarcie, przeciążenie i przepięcie. Przy przeciążeniu 110 % do 150 % mocy znamionowej działa tryb hiccup z automatycznym powrotem po usunięciu przyczyny, a zabezpieczenie przeciwprzepięciowe odcina wyjście w zakresie 18,75 V do 21,75 V i wymaga ponownego załączenia zasilania. Dioda LED sygnalizuje stan pracy.

Urządzenie spełnia wymagania norm bezpieczeństwa UL62368-1, TÜV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB4943.1 oraz kategorii przepięciowej III wg BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1. Spełnia także wymagania EMC klasy B i odporności przemysłowej. Producent deklaruje 3 lata gwarancji oraz testy starzeniowe przy 100 % obciążenia.

Zastosowania i montaż

Zasilacz sprawdza się w automatyzacji przemysłowej, systemach sterowania, urządzeniach elektromechanicznych i elektronicznych przyrządach pomiarowych. Brak wentylatora, szeroki zakres temperatur pracy i odporność na wibracje pozwalają na montaż w warunkach podwyższonej temperatury i drgań. Swobodna konwekcja i metalowa obudowa ułatwiają odprowadzanie ciepła w zabudowie gęstej.
