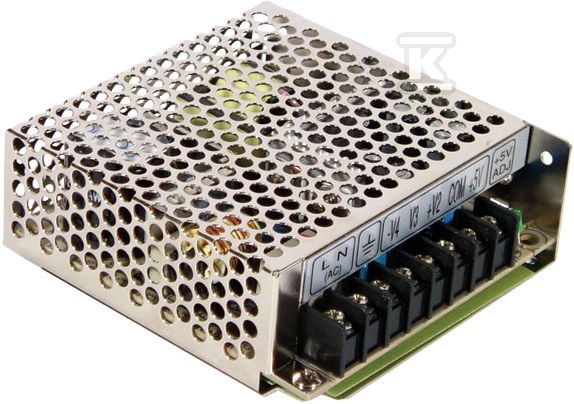

Zasilacz impulsowy 50W 5V, 15V,-5V,-15V RQ-50C

Cztery napięcia wyjściowe w kompaktowej obudowie

RQ-50C to zasilacz impulsowy o mocy 50 W z czterema kanałami wyjściowymi, oferujący jednocześnie napięcia dodatnie i ujemne - konfiguracja przydatna tam, gdzie potrzebne są zarówno dodatnie, jak i ujemne napięcia odniesienia. Model C dostarcza +5V / max. 6A na kanale głównym (CH1), +15V / max. 1,5 A na CH2 oraz -5V i -15V na kanałach pomocniczych CH3 i CH4 (po max. 1 A każdy).

Obudowa mieści się w wymiarach 99 × 97 × 36 mm, co pozwala na instalację nawet w ciasnych szafach sterowniczych. Masa to 0,41 kg.

Wejście AC i tryb pracy

Zasilacz akceptuje napięcie wejściowe w szerokim zakresie 88-264 VAC (lub 125-373 VDC), co oznacza pełną uniwersalność - działa zarówno w sieciach europejskich (230 VAC), jak i amerykańskich (115 VAC) bez przełączania zworkek czy dodatkowych transformatorów. Konstrukcja wytrzymuje przepięcie do 300 VAC przez 5 sekund.

Sprawność energetyczna wynosi 75%. Prąd rozruchowy przy zimnym starcie osiąga 48 A przy 230 VAC. Pobór prądu przy pełnym obciążeniu to około 0,8 A przy 230 VAC. Czas startu przy pełnym obciążeniu to 500 ms / 20 ms, czas podtrzymania wynosi 60 ms.

Napięcie na kanale głównym CH1 można regulować potencjometrem w zakresie ±10%, co pozwala skompensować spadki napięcia na długich przewodach lub dostosować wartość do specyficznych wymagań obwodu.

Zabezpieczenia i odporność środowiskowa

RQ-50C wyposażono w trzy kluczowe mechanizmy ochronne:

• Zwarcie i przeciążenie - zabezpieczenie aktywuje się przy obciążeniu przekraczającym 110-150% mocy znamionowej, działając w trybie hiccup (przerywanym). Po usunięciu awarii zasilacz samoczynnie wraca do normalnej pracy.
• Przepięcie wyjściowe - progi ustawione na poziomie około 115-135%, również w trybie hiccup z autoodzyskiem.
• Izolacja galwaniczna - wytrzymałość dielektryczna między wejściem a wyjściem wynosi 3 kVAC, między wejściem a masą obudowy **(FG)**2 kVAC, między wyjściem a masą obudowy **(FG)**0,5 kVAC. Izolacja utrzymuje się na poziomie minimum 100 M? przy pomiarze napięciem testowym DC500V.

Temperatura otoczenia podczas pracy: od -25 do +70°C, wilgotność robocza do 90% RH bez kondensacji. Zasilacz przetrwa też skrajne warunki magazynowe: od -40 do +85°C przy wilgotności do 95%. Współczynnik temperaturowy napięcia wyjściowego to ±0,03%/°C dla kanału +5V.

Obudowa jest przystosowana do pracy w warunkach przemysłowych - wytrzymuje drgania do 5G testowane przez godzinę na każdej osi X/Y/Z (10~500Hz). Średni czas bezawaryjnej pracy szacowany na ponad 162 tysiące godzin.

Chłodzenie odbywa się przez naturalną konwekcję - wentylator nie jest potrzebny.

Normy bezpieczeństwa i EMC

Zasilacz spełnia szereg międzynarodowych standardów:

Kategoria	Normy
Bezpieczeństwo elektryczne	UL62368-1, TUV EN62368-1
EMC emisja	EN55032 Class B (CISPR32), EN61000-3-2,-3
EMC odporność	EN61000-4-2,-3,-4,-5,-6,-8,-11; EN61000-6-2
Certyfikaty regionalne	EAC TP TC004

Dodatkowe cechy użytkowe: dioda LED sygnalizująca stan zasilania oraz zaciski śrubowe zarówno dla wejścia AC (FG - masa obudowy, AC/L - faza, AC/N - neutralny), jak i czterech kanałów wyjściowych (+V1 COM dla głównego +5V).
