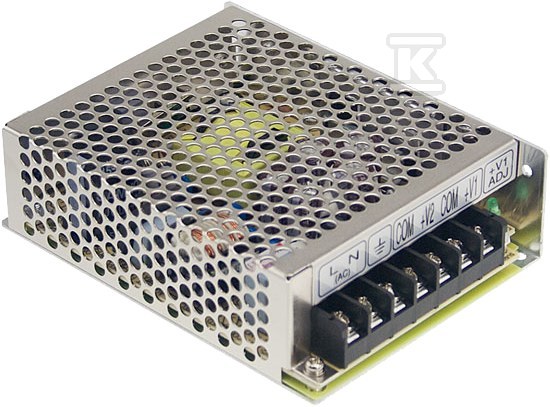

Zasilacz impulsowy 50W 5V 6A, 24V 2A RD-50B
Kompaktowy zasilacz impulsowy dwuwyjściowy 50 W do elektroniki i automatyki
Zasilacz zamknięty z dwoma niezależnymi wyjściami przeznaczony jest do zasilania urządzeń wymagających jednocześnie stabilnego napięcia 5 V i 24 V. Nominalna moc wyjściowa to 50 W, przy czym kanał 5 V pracuje w zakresie prądowym 0,3 ~ 6,0 A, a kanał 24 V w zakresie 0,2 ~ 2,0 A. Uniwersalne wejście akceptuje 88 ~ 264 V AC oraz 124 ~ 370 V DC w zakresie częstotliwości 47 ~ 63 Hz, co pozwala na pracę w instalacjach jednofazowych i w zastosowaniach z zasilaniem stałym. Sprawność sięga 80 %, a obudowa o wymiarach 99 mm x 97 mm x 36 mm i masie 0,41 kg ułatwia montaż w obudowach urządzeń.
Budowa i parametry elektryczne
Konstrukcja typu enclosed zapewnia separację galwaniczną wejście-wyjście 3 kV AC, wejście-ramka 2 kV AC oraz wyjście-ramka 0,5 kV AC, przy rezystancji izolacji 100 M? mierzonej 500 V DC w 25 °C i 70 % RH. Tolerancja napięcia wyjściowego wynosi +/-2 % dla kanału 5 V i +8 %, -4 % dla kanału 24 V. Tętnienia i szumy to 80 mV p-p na wyjściu 5 V oraz 120 mV p-p na wyjściu 24 V. Czas podtrzymania przy pełnym obciążeniu to ok. 60 ms przy 230 V AC i 12 ms przy 115 V AC. Prąd rozruchowy w zimnym starcie to 33 A przy 230 V AC, a prąd upływu jest poniżej 2 mA przy 240 V AC. Zasilacz pracuje z wydajnością 80 % i jest zgodny z wymaganiami bezpieczeństwa rynku europejskiego potwierdzonymi certyfikatem CE.
Zabezpieczenia i warunki pracy
Urządzenie posiada zabezpieczenie przeciwprzeciążeniowe i przeciwprzepięciowe realizowane w trybie hiccup z automatycznym powrotem do pracy po usunięciu przyczyny uszkodzenia. Zakres pracy w temperaturze otoczenia to -25 °C ~ +70 °C z deratingiem, a przechowywanie jest dopuszczalne w -40 °C ~ +85 °C. Wilgotność względna w pracy 20 ~ 90 % RH bez kondensacji, w magazynowaniu 10 ~ 95 % RH. Szacowana niezawodność to 172,6 k h minimum wg MIL-HDBK-217F w 25 °C. Odporność na wibracje 10 ~ 500 Hz, 5 G przez 10 min na cykl, 60 min w każdej osi X, Y, Z.
Zgodność i zastosowanie
Zasilacz spełnia wymagania norm UL60950-1, TUV EN60950-1 oraz jest zgodny z EN55032 Class B, EN61000-3-2, -3 i EAC TP TC 020. Dzięki dwóm stabilnym wyjściom nadaje się do zasilania układów logicznych 5 V oraz obwodów wykonawczych 24 V w automatyce, sterownikach i urządzeniach przemysłowych. Kompaktowe gabaryty i szeroki zakres napięcia wejściowego ułatwiają integrację w miejscach o ograniczonej przestrzeni i zmiennych warunkach zasilania.
