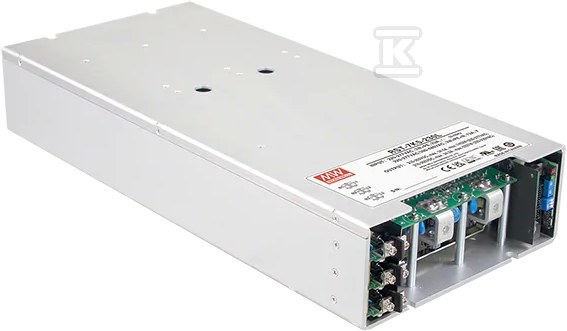

Zasilacz impulsowy 7500W 230V 34.5A RST-7K5-230

Trójfazowy zasilacz impulsowy o mocy 7,5 kW

Zasilacz RST-7K5-230 to urządzenie trójfazowe zaprojektowane do pracy w instalacjach przemysłowych wymagających stabilnego zasilania dużej mocy. Obsługuje napięcie wejściowe w zakresie 196-305 VAC - zarówno w konfiguracji trójprzewodowej (?), jak i czteroprzewodowej (Y). Prąd wejściowy przy pełnym obciążeniu wynosi około 20 A dla połączenia ? przy napięciu sieciowym lub 11,5 A dla połączenia Y przy wyższym napięciu.

Moc wyjściowa sięga 7452 W przy napięciu 230 V DC i prądzie 34,5 A. Tolerancja napięcia wyjściowego to ±1%, a tętnienia nie przekraczają 2 Vp-p - to istotne dla zasilania precyzyjnej elektroniki przemysłowej lub sterowników PLC. Regulacja napięcia jest możliwa w zakresie 1-120% wartości nominalnej - za pomocą wbudowanego potencjometru lub sygnału zewnętrznego 1-5 V DC. Sprawność na poziomie 94,5% przy pełnym obciążeniu oznacza relatywnie niskie straty cieplne jak na urządzenie tej klasy mocy.

Obudowa ma wymiary 460 × 211 × 83,5 mm - kompaktowa jak na zasilacz siedmiokilowatowy. Współczynnik mocy wynosi 0,985, co świadczy o skutecznej korekcji PFC aktywnego typu.

Funkcje sterowania i sygnalizacji

Zasilacz wyposażono w funkcję remote ON/OFF, umożliwiającą zdalne włączanie i wyłączanie urządzenia przez zwarcie styku +12V-AUX z masą lub sygnałem logicznym. Układ generuje również sygnały alarmowe informujące o stanie pracy:

Sygnał	Typ	Opis
DC-OK	Przekaźnik / Open collector	Zwarte gdy zasilacz pracuje
OTP	Przekaźnik / Open collector	Zwarte przy przegrzaniu
AC-Fail	Przekaźnik / Open collector	Zwarte przy zbyt niskim napięciu wejściowym
FAN-Fail	Przekaźnik / Open collector	Zwarte przy awarii wentylatora

Przekaźniki mają obciążalność do 30 V / 1 A, natomiast wyjścia typu open collector obsługują prąd do 10 mA przy maksymalnym napięciu zewnętrznym 20 V.

Zabezpieczenia i tryb przeciążeniowy

RST-7K5-230 realizuje ochronę przeciwprzeciążeniową jako limit prądu stałego - po przekroczeniu 104-107% mocy znamionowej przez ponad 5 sekund urządzenie się wyłącza. Ponowne załączenie następuje po odłączeniu i ponownym podaniu zasilania. Dodatkowo dostępne są:

• Zabezpieczenie nadnapięciowe (OVP): próg zadziałania mieści się w zakresie 273-312 V, urządzenie wyłącza się samoczynnie.
• Zabezpieczenie termiczne (OTP): automatyczne odłączenie przy przegrzaniu; powrót do pracy następuje po obniżeniu temperatury.
• Zabezpieczenie zwarciowe: działające analogicznie jak przy przeciążeniu - limit prądowy z opóźnionym wyłączeniem.
• Monitorowanie wentylatora: awaria wentylatora generuje sygnał FAN-Fail.

Prąd upływu przy napięciu sieciowym nie przekracza normy bezpieczeństwa - maksymalnie około 9,4 mA dla połączenia ?.

Rozbudowa mocy i zgodność

Urządzenia można łączyć równolegle - maksymalnie cztery sztuki RST-7K5 - co daje sumaryczną moc do 30 kW. Dedykowana funkcja current sharing zapewnia równomierny podział obciążenia między jednostki z tolerancją poniżej ±10%. Dla modeli w wersji L dostępna jest płyta chłodząca WHS-684 umożliwiająca wodne odprowadzanie ciepła.

Zasilacz spełnia normy bezpieczeństwa według certyfikacji EN62368-1 oraz wymagania EMC klasy A/B według EN55032 i EN55011 - co oznacza zdany test emisji przewodzonych i promieniowanych oraz odporność na udary ESD (±8 kV powietrzem, ±4 kV kontaktowo), szybkie transjenty (EFT) i surge'y (4 kV linia-ziemia, 2 kV linia-linia). Wytrzymałość izolacji to 4,3 kVAC/min między wejściem a wyjściem oraz 2,8 kVAC/min dla pozostałych par.

MTBF wynosi minimum 234 500 godzin według Telcordia SR-332 (przy temperaturze otoczenia 25°C).
